Nesta seção o comando de eixo de trabalho é introduzido. O eixo de trabalho e o plano de trabalho serão usados para simplificar a criação de dois furos de interseção.
-
Inicie o comando Furo. A opção de PosicionamentoA partir do esboço está ativa.

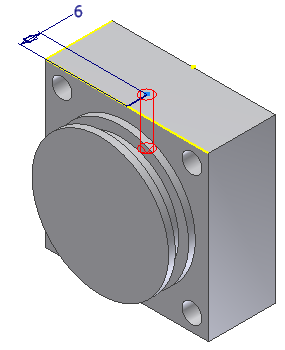

- Selecione o extremo mais afastado da linha de 6 mm para posicionar o centro do furo. Estabeleça a profundidade do furo como 14 mm.
- Defina o tipo de furo como roscado. Altere o tipo de rosca para Perfil M métrico ANSI. Defina o tamanho como 5 e a designação como M5 x 0.8.
- Clique em OK para finalizar o comando e criar o furo roscado.
-
Na faixa de opções, clique na seta para baixo na
Guia Modelo 3D
painel Operações de trabalho
Eixos
para exibir as opções do eixo de trabalho.
Selecione então Através do centro de aresta circular o elíptica do menu suspenso Eixo. Mova o cursor sobre o furo roscado e clique para inserir o Eixo de trabalho quando aparecer a visualização do eixo. -
Na faixa de opções, clique na seta para baixo na
Guia Modelo 3D
painel Operações de trabalho
Plano
para exibir as opções do plano de trabalho.
Selecione Ângulo à Plano ao redor da Aresta no menu suspenso Plano. Selecione a face frontal da peça e o eixo de trabalho, como mostrado. Na caixa de diálogo, altere o valor de Ângulo para 0 e a seguir selecione a marca de verificação verde para criar o plano de trabalho.
- Inicie um novo esboço na face frontal da forma revolucionada.

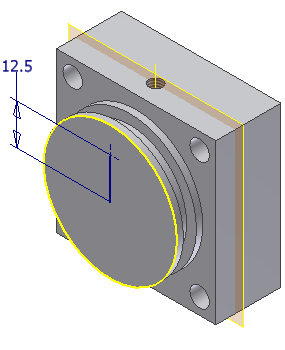

- Crie uma linha vertical no ponto central. Adicione uma cota de 12,5 mm à linha.
-
Clicar
guia Esboço
painel Desenhar
Ponto
. Insira um ponto central na extremidade da linha vertical para permitir que o comando Furo detecte e use o Ponto central como localização para o furo. Conclua o esboço.
- Inicie o comando Furo. O Ponto central é selecionado.

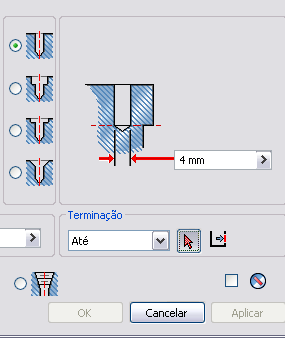

- Estabeleça o diâmetro do furo como 4 mm. No menu suspenso Extremidade, selecione Até e a seguir selecione o plano de trabalho que passa através do furo roscado como localização para a extremidade.
- Clique em OK para finalizar o comando e criar o furo roscado. Se o esboço que define a posição do furo roscado for editado, o plano de trabalho e o furo de 4 mm que termina no plano terão suas posições alteradas.

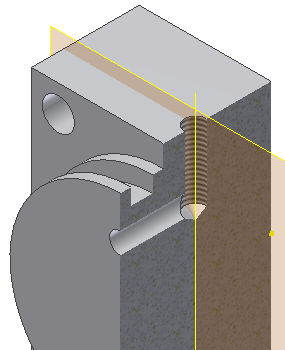

Dica: A imagem de corte foi criada iniciando um esboço no Plano YZ de origem e, em seguida, selecionando Fatiar gráfico no menu de contexto. Ela não é necessária para este exercício.
