Criação de um Furo concêntrico

É possível criar furos sem um esboço preexistente. Na próxima seção, são descritos alguns métodos alternativos de posicionamento de furos.

  1. Inicie o comando Furo.
  2. No menu suspenso Posicionamento, selecione Concêntrico.

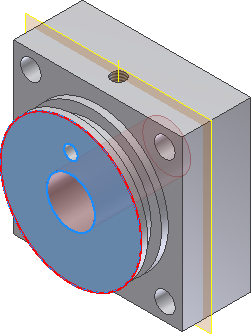

  3. A opção de seleção Plano está ativada. Selecione a face frontal da forma cilíndrica para definir o plano.
  4. A opção de seleção Referência concêntrica está ativada. Selecione uma aresta do cilindro na qual posicionar o furo no centro da face circular.
  5. Defina o diâmetro como 14 mm.
  6. Defina a opção Extremidade como Através de todos.
  7. Clique em OK para criar o furo de passagem.
  8. Na faixa de opções, clique na guia Exibir painel Visibilidade Visibilidade dos objetos e, a seguir, desmarque a caixa de seleção Todas as operações de trabalho no menu suspenso para alterar a exibição do plano de trabalho e do eixo de trabalho para desativado.
  9. Salve o arquivo.
