Agora a peça será convertida em duas peças únicas.
Há várias formas de criar uma peça a partir do modelo existente. São descritos a seguir dois métodos comuns:
- Usar Salvar como para criar uma peça que contenha todas as operações em um estado que possa ser editado.
- Criar uma iPart baseada em tabela e desativar ou ativar as operações únicas.
Antes de criar uma nova peça única, um esboço para posicionar o furo roscado em ambas peças será criado.

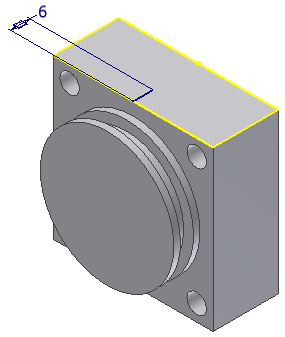

- Selecione um novo esboço na face superior, como mostrado na seguinte imagem.Dica: Use o ViewCube para navegar até a vista Superior.
- Crie e dimensione uma linha de 6 mm a partir do ponto central da aresta frontal. Assegure-se de que esta linha é perpendicular à aresta frontal ou paralela a uma aresta lateral.
- Conclua o esboço.
-
Salve o arquivo. - Clique em
Salvar comoSalvar como e atribua à nova peça o nome Limite frontal de extremidade. - Agora trabalharemos no novo arquivo e o arquivo de origem, Limite traseiro de extremidade, foi fechado.
Agora estamos preparados para adicionar as operações únicas em Limite frontal de extremidade.
