Na próxima seção,um furo usando geometria de esboço deslocado será criado para determinar a posição do furo. Após criar o furo, o comando Padrão retangular será usado para criar furos adicionais.
Há várias razões para usar um furo ao invés de uma extrusão com a opção de corte:
- Usar um comando de Furo ao invés de uma extrusão com corte proporciona mais controle sobre a operação de peça.
- Moldar uma operação permite executar uma inserção associativa dos componentes coincidentes em uma montagem. Os componentes de montagem inseridos no padrão de uma operação de peça determinam a contagem e o espaçamento da operação de peça.
- O ambiente de desenho contém um comando de nota de furo capaz de extrair associativamente todos os detalhes de um furo.
Começando:
-
Inicie um esboço na face da peça usando um destes métodos para iniciar um novo esboço (a segunda opção é a mais direta e a que exige menor movimentação do mouse.) - Na faixa de opções, clique na
Guia Modelo 3D
painel Esboço
Criar esboço 2D
e, a seguir, selecione a face de peça na qual desenhar. - Selecione a face na qual esboçar. Quando a mini-barra de ferramentas for exibida, selecione o terceiro botão à direita, Criar esboço.
- Selecione a face para esboço, e, a seguir, clique com o botão direito do mouse em Novo esboço no menu de indicadores.
As arestas da extrusão são copiadas no esboço atual.
Dica: Os ícones de Esboço 2D e Esboço 3D são similares. Proporcionam dois ambientes diferentes de criação de esboços. Se um esboço 3D houver sido iniciado, vá na ação Desfazer e inicie um novo Esboço 2D. - Na faixa de opções, clique na
Guia Modelo 3D
-
Na faixa de opções, clique na
guia Esboço
painel Modificar
Deslocamento
. - Selecione uma das arestas, arraste-a para dentro, e clique para inseri-la. Todas as arestas são passíveis de serem realçadas e arrastadas. Se nem todas as arestas forem realçadas, clique com o botão direito do mouse e verifique se as opções Seleção de contorno e Restringir deslocamento estão ativadas no menu de excesso e volte a tentar executar a seleção.
- Ative a Seleção de contorno para permitir que toda a geometria de esboço contínua e plana seja selecionada como um grupo. Desative esta opção para selecionar arestas individualmente.
- Ative Restringir deslocamento para aplicar restrições automáticas que permitam que uma distância de deslocamento determine a posição de toda a seleção. Desative esta opção para permitir que as cotas da cada aresta sejam definidas separadamente.
-
Inicie o comando Cota. Dimensione a geometria de deslocamento a 5 mm de uma aresta da operação. - Insira uma cota horizontal e uma cota vertical nas duas arestas da geometria de deslocamento. As cotas horizontal e vertical aparecem entre parênteses como cotas de referência. Estas cotas serão usadas posteriormente para extrair o espaçamento no padrão da operação. Nota: Se uma advertência for exibida ao se dimensionar a geometria de esboço deslocado, selecione OK para criar uma cota de referência. Esta mensagem aparece se Aplicar cota de referência em Opções do aplicativoguia Esboço não tiver sido selecionada.
-
Conclua o esboço. -
Clicar
Guia Modelo 3D
painel Modificar
Furo
ou selecione Furo no menu de indicadores. Defina a opção de Posicionamento como A partir de esboço. Selecione o vértice inferior esquerdo do esboço deslocado para posicionar o furo. Defina o diâmetro do furo como 6 mme a extremidade como Através de todos, e então escolha OK para criar o furo.
O esboço é “consumido” sob a operação de furo no navegador.
- Para selecionar as cotas de referência de esboço de 39 mm para o espaçamento da moldagem de furos, elas devem estar visíveis. Localize a operação de furo no navegador e clique no sinal + para expandir e exibir o esboço. Clique com o botão direito do mouse no esboço e selecione Visibilidade no menu de contexto.
-
-
Clicar
guia Modelo 3D
painel Padrão
Retangular

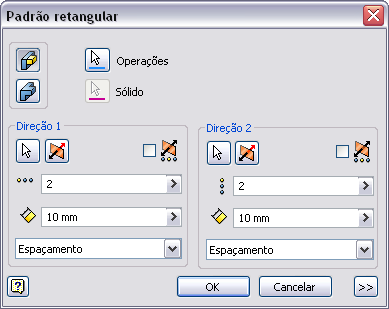

. A seta de seleção Operações está selecionada. Selecione o furo. Se estiver visualizando o furo em uma vista plana, pode ser difícil selecionar o furo na peça. Rotacione levemente a vista em 3D antes de selecionar o furo na peça. Também é possível selecionar o furo diretamente no navegador Modelo. Atenção: NÃO selecione o corpo de extrusão ou ele será moldado junto com o furo. - Selecione a seta Direção 1 e a seguir selecione uma aresta horizontal para definir a direção. A aresta escolhida determina a direção inicial.
Por exemplo, se o modelo inferior ou aresta inferior do esboço forem escolhidas, a direção do padrão horizontal é a orientada para a esquerda. Se o modelo superior ou a aresta superior do esboço forem escolhidas, a direção do padrão horizontal é a orientada para a direita.
Use a Seta de direção para inverter a direção. Defina a contagem como 2 e a seguir realce o texto do campo de espaçamento de cota. Com o texto realçado, selecione a cota de esboço horizontal para usar o valor da cota para o espaçamento. Selecione a seta Direção 2 e a seguir selecione uma aresta vertical do esboço ou o modelo. Defina a contagem como 2 e a seguir realce o texto do campo de cota. Selecione a cota de referência vertical para usar o valor da cota.
- Clique em OK para criar o padrão. Após criar o padrão, clique com o botão direito do mouse em Esboço2 no navegador Modelo e desative a Visibilidade do esboço.
