- Para verificar os erros de Route01, clique com o botão direito no roteamento no navegador Modelo e selecione Mostrar Violações.
- Para identificar a peça de roteamento que contém erro, clique no erro na caixa de diálogo Mostrar Violações, e visualize o erro na janela de desenho.

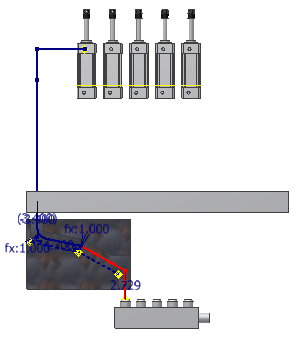

O ângulo inválido é localizado entre os dois segmentos tal como é indicado na seguinte imagem.
- Clique em OK para fechar a caixa de diálogo Mostrar Violações.
-
Na faixa de opções, clique na
guia Rota
painel Criar
Dobras
. - Insira 0,5 polegadas na caixa de diálogo Dobra. A seguir selecione os dois segmentos que formam o ângulo inválido.
A dobra é criada com um raio de valor 0,5 polegadas. O ícone de erro do navegador Modelo desaparece.
- Feche a caixa de diálogo Dobra.
- Para finalizar o roteamento, clique com o botão direito e selecione Concluir Edição.
