É possível criar um cabo plano entre um conector inicial e final.
- Ative a montagem de cabo plano.
-
Na faixa de opções, clique na
guia Cabeamento elétrico
painel Criar
Criar cabo plano
. - Assegure-se de que a categoria esteja configurada como Tutorial e o nome como 28-AWG-9-Condutor.

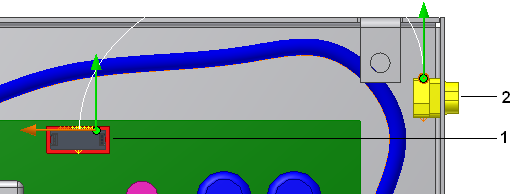

- Na janela de desenho, selecione o conector inicial (1) e o conector final (2).

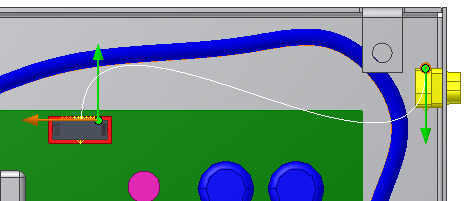

As setas direcionais e o spline aparecem. A seta verde indica a direção para fora do conector. A seta laranja mostra a orientação para a largura do corpo do cabo plano. O spline indica a forma inicial do cabo plano.
-
A direção para fora do conector final não está correta. Clique na ferramenta de direção para fora na área Conector final para alterar a direção.

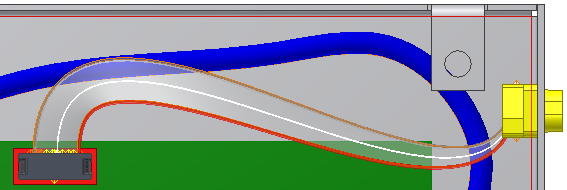

- Clique em OK.
É possível adicionar pontos intermediários para mudar a forma atual estando na faixa de opções do modo de criação.
- Clique com botão direito, selecione Editar deslocamento e insira 0,500 polegadas.

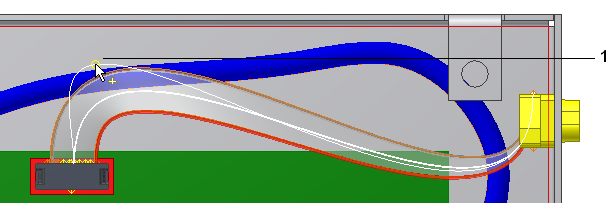

- Clique na janela de desenho para adicionar um ponto intermediário (1) para controlar como o cabo plano se aproxima do conector inicial.
- Clique na janela de desenho para controlar a aproximação do conector final. Desta vez, clique em um ponto de trabalho existente (2).
- Clique com o botão direito e selecione Concluir.
