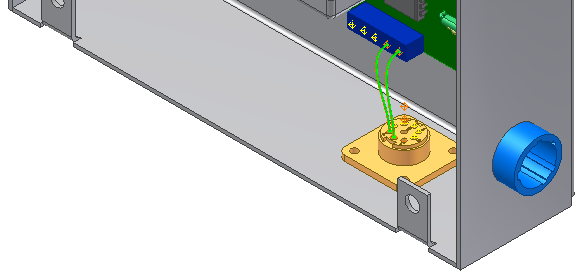

Volte a alterar a configuração de curvatura para Com curvatura natural e, a seguir, adicione outro fio entre os conectores.
-
Antes de adicionar os segundos arames, utilize o comando Configuração de fiação para voltar a alterar o parâmetro de curvatura natural para fios e cabos para Com curvatura natural. - Adicione mais um fio conectando U3 Pino 2 a J12 Pino 2.

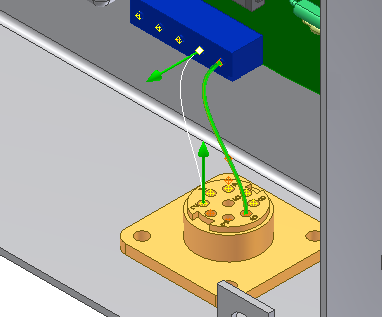

À medida que os pontos para o cabo são selecionados, é exibida a seta de direção para fora junto com a visualização dos arames e a mensagem.
- Clique com o botão direito do mouse e selecione Aplicar do menu de contexto.
- Clique em Cancelar.
- No navegador, expanda Montagem de cabos e fios 1 e a pasta Fios para visualizar os fios que foram adicionados na hierarquia.
- Volte à montagem de nível superior.
