Espessura da face e deslocamento da superfície

Os comandos Engrossar/Deslocamento adicionam ou removem a espessura das peças e cria superfícies de deslocamento a partir de faces de peças ou outras superfícies . Quando seleciona Resultado, determina se a operação é um sólido, uma superfície ou um corpo sólido novo. Se selecionar Superfície, o resultado é uma superfície deslocada. Se selecionar Sólido, o resultado é uma operação de espessura. Se selecionar Sólido novo, o resultado é um corpo novo em uma peça com vários corpos. Cada tipo de operação é mostrada no navegador com um ícone único.

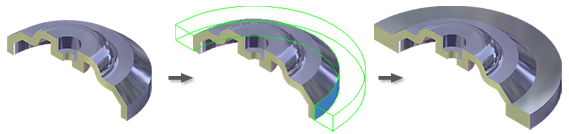

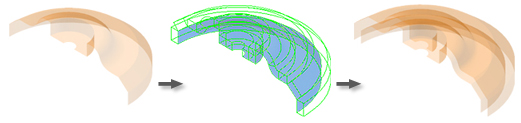

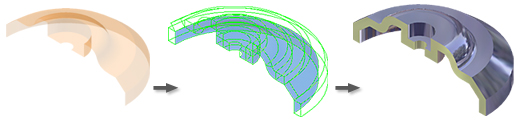

As imagens seguintes mostram várias soluções de espessura ou deslocamento.

A Espessura adiciona ou remove material do modelo e, portanto, altera suas propriedades de massa. Quando adiciona espessura à uma superfície, o modelo é convertido de uma superfície para uma peça.

Por padrão, o Autodesk Inventor oferece uma operação de deslocamento precisa. Quando uma solução precisa não existe, uma aproximação é tentada.

As faces e superfícies podem ser selecionadas juntas?

Não.

As faces engrossadas e as superfícies de deslocamento não podem ser criadas em uma operação. As operações de espessura e as operações de deslocamento têm ícones individuais no navegador.

Posso editar uma operação de deslocamento e convertê-la em uma operação de espessura?

Não. Não é possível utilizar Editar operação para converter uma operação de superfície deslocada em uma operação de espessura ou vice-versa. O tipo de operação é determinado pela seleção do tipo de deslocamento. Os deslocamentos são operações de superfície, enquanto que espessura é uma operação de peça. Cada tipo de operação cria um ícone individual no navegador.

No entanto, é possível engrossar uma superfície de deslocamento. Esta operação insere um ícone de espessura abaixo do ícone de superfície de deslocamento no navegador.

Quais superfícies podem ser deslocadas?

Superfícies criadas no Autodesk Inventor ou superfícies importadas podem ser utilizadas para um deslocamento. As superfícies importadas devem ser promovidas para o ambiente de peça. eles não podem ser engrossados nem deslocados no ambiente de construção.

As superfícies devem ser adjacentes para serem deslocadas ao mesmo tempo. O resultado do deslocamento é uma cópia da geometria selecionada (como face, arredondamento, face adjacente, etc.).

Superfícies verticais podem ser criadas somente a partir do limite interno da face de uma superfície composta .

Quando importar superfícies complexas, é possível experimentar com o formato de arquivo. Por exemplo, os arquivos IGES e SAT são formatos comumente utilizados quando converter modelos que você recebe de um vendedor.

Como as soluções precisas e aproximadas diferem?

Em uma solução precisa, cada ponto da superfície original tem um ponto correspondente na superfície de deslocamento. A distância entre os dois pontos é igual a distância especificada. Uma solução aproximada permite que o Autodesk Inventor se desvie da distância especificada para localizar uma solução aceitável.

É possível controlar aonde é permitido ocorrer o desvio, assim como a precisão da aproximação. Tenha em mente que quanto mais precisa a aproximação, mais tempo leva para calcular. As soluções aproximadas são fornecidas somente quando não existe uma solução precisa e quando uma solução aproximada pode ser encontrada. Se as soluções aproximadas não são aceitáveis, é possível desativar esta opção.

Cada vez que a aproximação é utilizada, a tolerância do desvio é relatado.
