Caixa de diálogo Espessura/Deslocamento

Adiciona ou remove espessura nas faces de uma peça ou superfície composta , cria uma superfície de deslocamento a partir da face ou da superfície da peça ou cria um sólido novo.

Acesso:

Faixa de opções: Guia Modelo 3D painel Superfície Espessura/Deslocamento

guia Espessura/Deslocamento

Define os requisitos para uma operação de espessura ou de deslocamento.

Selecione

Especifica as faces a engrossar ou as faces a partir das quais serão criadas superfícies deslocadas.

Sólidos Seleciona o corpo participante se há mais de um corpo sólido presente.

Modo de seleção

Filtra a geometria para que as seleções sejam restritas às faces individuais ou à uma superfície composta. É possível selecionar várias faces conectadas ou uma superfície composta, mas não faces e superfícies compostas misturadas.

Distância

Especifica a espessura da operação de Espessura ou especifica a distância para a operação de deslocamento.

Quando o resultado é uma superfície, a distância de deslocamento pode ser zero (para criar uma cópia de uma superfície ou de faces individuais de um modelo sólido ou superfície).

Saída

Especifica se a operação é um sólido ou uma superfície. A seleção padrão é um sólido.

Operação

Especifica se a operação de Espessura une, corta ou efetua a interseção na peça sólida.

Unir Adiciona o volume criado pela operação de espessura à peça sólida.

Corte Remove o volume criado pela operação de Espessura da peça sólida.

interseção Cria uma nova operação a partir do volume compartilhado da operação de Espessura e da peça sólida. O material não incluído no volume compartilhado é excluído.


Novo sólido Cria um novo corpo sólido. Esta é a seleção padrão se a operação de espessura é a primeira operação sólida em um arquivo de peça. Selecione para criar um novo corpo em um arquivo de peça com corpos sólidos existentes. Cada corpo é um conjunto independente de operações separadas de outros corpos. Um corpo pode compartilhar operações com outros corpos.

Direção

Estende a operação de espessura ou de deslocamento em qualquer direção ou igualmente nas duas direções.

Mesclagem automática

A Mesclagem automática é uma tecnologia de remesclagem que move automaticamente faces tangenciais adjacentes e também cria nova mesclagem se necessário. É ativo por padrão no ambiente de modelagem de peça.

As ilustrações abaixo mostram um modelo com uma operação de espessura realizada com ou sem mesclagem.

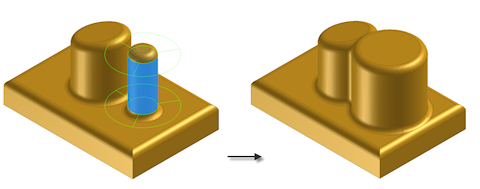

Sem mesclagem automática

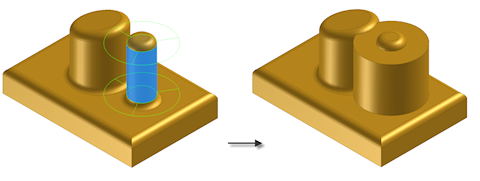

Mesclagem automática ativa



A caixa de diálogo Mesclagem automática está ativa somente quando faces sólidas são selecionadas para uma operação de espessura. Ele também está ativo quando a operação de espessura é estendida nas direções positiva ou negativa, mas não quando a operação é estendida nas duas direções igualmente.

Quando a mesclagem automática é ativada, as seguintes funções de espessura são desativadas automaticamente.

  • operações de União, Corte ou interseção
  • Sólido novo
  • Distância igual nas duas direções
  • Superfície
  • Superfície composta

guia Mais

Fornece método para selecionar faces de peça encadeadas ou criação de superfícies com lados. Também ativa e define as características das soluções de deslocamento aproximadas.

Cadeia automática de faces

Utilize para selecionar várias faces tangentes contínuas para engrossar. Todas as faces selecionadas engrossam com a mesma operação booleana e direção. A configuração padrão está desativada.

Criar superfícies verticais

Para operações de deslocamento, cria faces verticais ou "laterais" conectando as faces de deslocamento a superfície composta original. As superfícies verticais são criadas somente nas arestas de superfície interna, não nas arestas do contorno de superfícies. A configuração padrão está desativada.

As superfícies verticais não podem unir uma superfície de deslocamento a peça sólida.

Permitir aproximação

Quando não existe uma solução precisa, permite um desvio da espessura especificada enquanto calcula a operação de deslocamento. Uma solução precisa cria uma superfície de deslocamento onde cada ponto na superfície original tem um ponto correspondente na superfície de deslocamento. A distância entre estes dois pontos é a distância especificada.

Selecione se pretende permitir uma solução aproximada, e em seguida, clique na seta para selecionar o tipo de desvio da lista.

O desvio Médio é dividido para ficar tanto acima como abaixo da distância especificada.

Nunca muito fina conserva a distância mínima. O desvio deve ficar acima da distância especificada.

Nunca muito grossa conserva a distância máxima. O desvio deve ficar abaixo da distância especificada.

Otimizada

Executa os cálculos utilizando uma tolerância razoável e tempo de cálculo mínimo.

Especificar tolerância

Calcula utilizando a tolerância especificada. Um tempo de cálculo considerável pode ser requerido. Clique na opção e, a seguir, especifique uma tolerância.
