Dividir a Peça em Dois Corpos Sólidos

Agora o interior da peça é oco. Na seção seguinte deste exercício, é utilizado um fluxo de trabalho decrescente para dividir a peça em vários corpos sólidos.

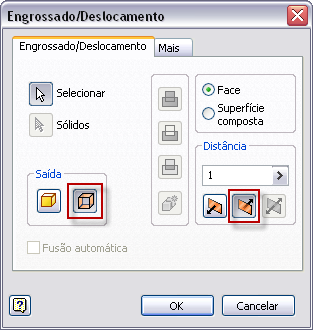

1. No painel Superfície, selecione o comando Espessura/Deslocamento.

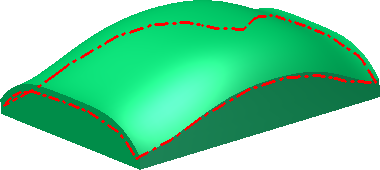

2. Na janela de desenho, selecione a parte superior da peça para satisfazer a seleção.
3. Na caixa de diálogo, selecione Superfície para a Saída. Especifique um valor de distância de 3 mm. Utilize a seta de alteração de direção para deslocar a superfície para o interior da peça.

4. Selecione OK para criar a superfície de deslocamento e finalizar o comando.
5. Realce a nova superfície no navegador para ver.

6. No painel Superfície, clique na seta suspensa para exibir todos os comandos disponíveis.

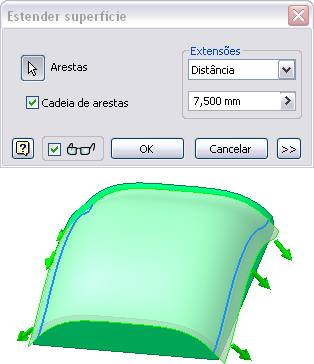

7. No menu suspenso, selecione o comando Estender.

8. Selecione as duas bordas exteriores da superfície de deslocamento para satisfazer a seleção de Arestas. Especifique um valor de deslocamento de 7,5 mm. Clique em OK para finalizar o comando.

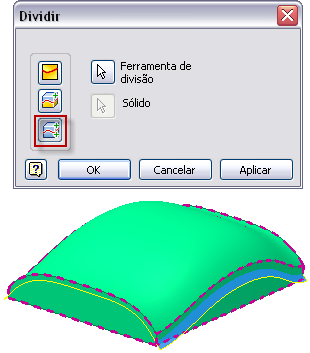

9. No painel Modificar, clique no comando Dividir.
10. Na caixa de diálogo, selecione a opção Dividir Sólido.
11. Selecione a superfície de deslocamento como Ferramenta de Divisão.

12. Clique em OK para dividir a peça em dois corpos sólidos e finalizar o comando.
13. No navegador, desative a visibilidade da superfície de deslocamento. Dado que as arestas estendidas dependem da superfície de deslocamento, a superfície de origem controla a visibilidade da operação.
14. Expanda a pasta Corpos Sólidos no navegador. No arquivo há agora dois corpos sólidos. É possível controlar a visibilidade e a cor de cada corpo individualmente.

15. Salve o arquivo.
