caixa de diálogo Encaixe sob pressão

Cria uma operação Encaixe sob pressão usando pontos de esboços 2D ou pontos de trabalho 3D e elementos de direção.

Acesso:

Faixa de opções: guia Modelo 3D painel Peça de Plástico Encaixe Sob Pressão

Especificação do estilo
	Estilo Gancho de encaixe sob pressão em balanço
	Estilo Contorno de encaixe sob pressão em balanço

Comum aos dois estilos. Especifica a posição do encaixe sob pressão.

Posicionamento
	Sólido especifica o corpo alvo da operação Encaixe sob pressão.
	A partir do esboço exige pontos de um plano do esboço (centros) para o posicionamento.
		Inverter a direção de viga ou do grampo inverte a direção (que corresponde inicialmente à perpendicular do plano do esboço).
		Centros especifica a localização do centro. Os pontos criados usando o comutador Ponto central são selecionado automaticamente.
		Direção do gancho fornece quatro opções de setas a intervalos de 90 ^graus para escolher.
	O posicionamento Sobre o ponto exige pontos de esboço ou pontos de trabalho 3D (centros) e duas direções.
		Inverter a direção da viga ou do grampo define a direção.
		Direção da viga inverte a direção definindo-a como oposta ao vetor definido pela seleção da direção.
		O seletor de direção do gancho/presilha especifica a direção do gancho/presilha ao especificar Sobre o ponto.
		Direção do gancho fornece quatro opções de setas a intervalos de 90 ^graus para escolher.

A caixa de seleção Estender especifica se a viga deve ser estendida ou parada:

	Estender até a seguinte
	Parar no ponto

Especifica os parâmetros da viga da operação Encaixe sob pressão.

	Comprimento da ponta do gancho
	Profundidade de recorte do gancho
	Comprimento do gancho
	Ângulo da face de retenção do gancho
	Ângulo da face de inserção do gancho

	Comprimento do grampo
	Largura do grampo
	Espessura da viga na parede
	Espessura da viga na parte superior

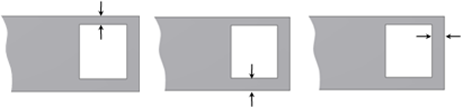

	Largura da presilha nos lados e na parte superior
	Comprimento de abertura da presilha
