Criar arredondamentos

A seguir, você cria arredondamentos nos dois contornos de aresta nas faces dianteira e traseira. Como antes, você faz referência as dimensões incluídas no esboço importado para determinar o tamanho dos arredondamentos.

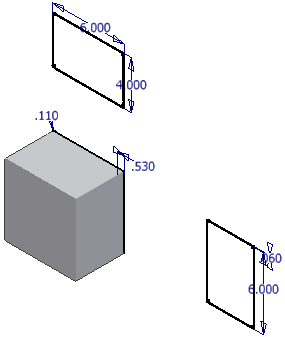

  1. No navegador, expanda a operação de parte nomeada Extrusão1.
  2. Clique com o botão direito em Esboço1 e, a seguir, selecione Visibilidade.
  3. Clique em Zoom Todos.
  4. Clique no comando Arredondamento na faixa de opções ou clique com o botão direito do mouse e selecione Arredondamento no menu de indicadores.
  5. Selecione a frente do contorno de aresta da cobertura (a aresta oposta à face com o esboço).

    Selecione as visualizações do arredondamento na janela de desenho.

  6. Realce o valor do Raio na caixa de diálogo Arredondamento ou na caixa de entrada de valor na exibição em tela e selecione o valor de raio 0.110 que foi definido pelo projetista que originalmente criou o desenho DWG.
  7. Clique em OK para criar o arredondamento.
