Para exibir os resultados de uma determinada viga, é possível adicionar diagramas definidos pelo usuário à janela de desenho. No painel Resultado, clique em Diagrama
.

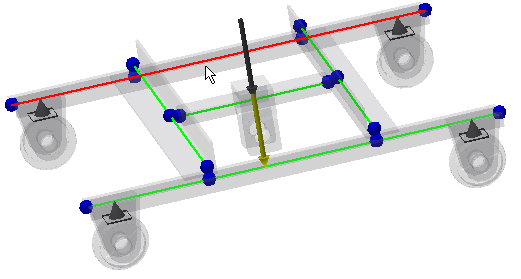

Na área Vigas, selecione como deseja especificar as vigas que são incluídas nos diagramas. Neste tutorial, ative a caixa Vigas selecionadas; a seguir, selecione a viga como é exibido na imagem seguinte.

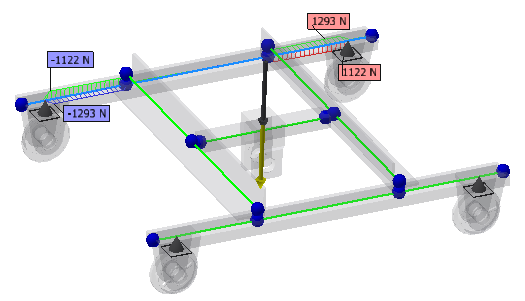

Agora, selecione os resultados que deseje ver. Selecione as caixas Fx e Fy na área Cargas.
Clique em OK para fechar a caixa de diálogo Diagrama.
É possível ajustar a exibição de diagramas de vigas na caixa de diálogo Escalas de diagrama. No navegador, selecione Diagramas, clique com o botão direito e selecione Escalas de diagrama
. A seguir, utilize os botões Expandir, Contrair e Normalizar para ajustar a escala de diagramas. Clique em OK para ver a alteração na escala dos diagramas que são exibidos em tela.
