Caixa de diálogo Editor de formas e regras

Adicionar ou editar controles a fim de iniciar formas e acionar regras no navegador do iLogic.

Acesso:

No navegador do iLogic, clique com o botão direito do mouse em uma área vazia e clique em Editar.

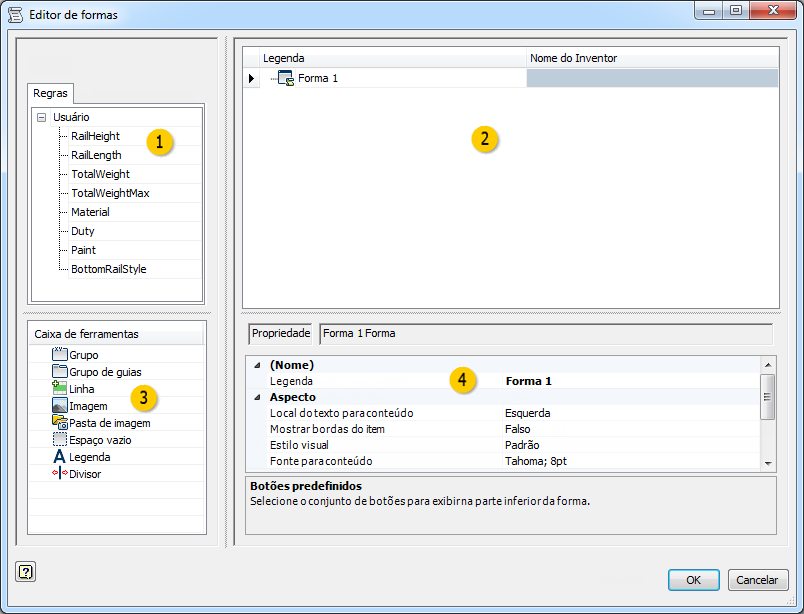

Regras

Arraste e solte uma regra para a árvore de projeto de forma a fim de adicionar um botão no navegador do iLogic. Utilize o botão para acionar a regra.

Árvore de projeto de forma

Projete o navegador do iLogic na área da árvore de projeto de forma.

Caixa de ferramentas

Arraste e solte um item para a árvore de projeto de forma.

Forma

Adiciona uma forma vazia de interface do usuário. Personalize a forma usando a caixa de diálogo Editor de forma.

Grupo

Agrupa os itens no navegador do iLogic. Os grupos são dispostos em caixas e podem ser recolhidos.

Grupo de guias

Cria um grupo de guias no navegador do iLogic.

Linha

Cria uma linha que permite organizar os controles horizontalmente. Os controles são organizados verticalmente por padrão.

Espaço vazio

Adiciona um espaço em branco na guia do navegador de iLogic.

Identificador

Adiciona uma legenda de texto à guia Navegador do iLogic.

Divisor

Adiciona uma barra divisora dimensionável na guia Navegador do iLogic.

Propriedades

Defina as propriedades do item realçado na árvore de projeto de forma. As propriedades variam dependendo do item selecionado.

Ativando o nome de parâmetro

Define o nome de um parâmetro verdadeiro/falso do Inventor. Para ativar esse controle, defina como Verdadeiro.

Fonte

Define a fonte para este controle.

Fonte para conteúdo

Define a fonte dos controles que estão dentro da forma ou do grupo.

Imagem

Define o arquivo de imagem a ser exibido neste controle.

Legenda

Define o texto a ser exibido para este elemento na forma.

Largura máxima

Define a largura máxima para este controle. O número indica o número de caracteres na fonte especificada.

Largura mínima

Define a largura mínima para este controle. O número indica o número de caracteres na fonte especificada.

Ao clicar

Define o que este botão faz quando é clicado. Selecione a partir de uma lista de opções.

Mostrar bordas

A opção Verdadeiro exibe todas as bordas em torno dos controles.

Exibir texto

Com a opção Verdadeiro, o texto da legenda é exibido no botão. Para exibir somente uma imagem no botão, defina como Falso.

Local do texto para conteúdo

Define o local do texto para os controles que estão na forma ou no grupo.

Dica de ferramenta

Define o texto da dica de ferramenta para exibir quando você pausa o cursor sobre o controle.

Estilo visual

Define o estilo visual ou da superfície para a forma. Selecione a partir de uma lista de opções.
