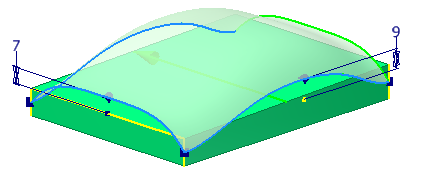

Na seção seguinte, é criada uma superfície elevada usando as dois splines paralelas como seções transversais, e o spline frontal como guia central.
-

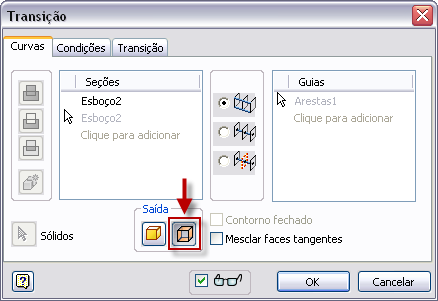

Inicie o comando Elevação. - Na caixa de diálogo, selecione Superfície para a Saída.
- Selecione os dois splines paralelos para satisfazer as seções transversais.
- Altere o tipo de seleção para Guias utilizando um dos métodos seguintes, e então selecione o spline que criado como guia central:
Clique com o botão direito e selecione Selecionar Guias no menu de contexto. - Na caixa de diálogo, selecione Clique para adicionar no painel Guias.
- Clique em OK para criar a superfície.
A nova superfície aparece no navegador como uma operação elevada e na pasta Corpos de Superfície.
Nota: Inicialmente, uma superfície é translúcida e de uma só cor na aparência. Para alterar o aspecto de uma superfície para opaco, selecione a superfície (na pasta corpos ou no navegador). Utilize o menu de contexto para cancelar a seleção de Translúcido. Selecione Propriedades no menu de contexto para atribuir uma nova aparência d superfície, se necessário.
