Na seguinte parte deste exercício, é criado a guia ou a "curva guia" para usar na operação de elevação.
- Oriente a peça de forma que o extremo estreito fique orientado para você como é exibido na imagem seguinte.
-
Inicie um esboço no extremo estreito da peça na face que se indicou. -
Inicie o comando Spline e faça o esboço de um spline do ponto central da linha vertical projetada a um ponto acima do ponto central da peça. Coloque a extremidade no ponto central da linha vertical projetada oposta. Clique duas vezes no último ponto para criar o spline. - Clique em Concluir no menu de contexto ou pressione a tecla Esc para finalizar o comando spline.
-
Coloque uma restrição vertical entre o ponto de ajuste médio e o ponto central da linha projetada. - Insira uma cota de 7 mm do ponto central da aresta superior no ponto de ajuste médio.
- Selecione Concluir no menu de contexto ou pressione a tecla Esc para finalizar o comando cota.
-

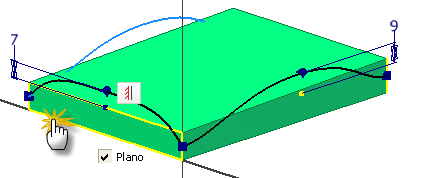

Com o botão direito clique no ponto de ajuste médio e selecione Plano no menu de contexto. A seção central do spline tem agora uma curvatura zero. Ainda que não seja necessário para este exercício, pode ser aplicado uma cota sem unidades ao manipulador para estender o comprimento do segmento plano.
-
Concluir o esboço. - Salve o arquivo.
