Nos ambientes de montagem e de peça do Inventor, o comando Furo cria furos rebaixados, escareados e perfurados com tipos de roscas e perfurações personalizadas para ser possível satisfazer praticamente qualquer requisito de projeto. É possível especificar um furo simples, um furo roscado, um furo roscado cônico ou um furo com folga. Também é possível incluir tipos de rosca de uma folha de cálculo de dados de roscas (arquivo rosca.xls) contida no Inventor.
-
Clique na guia Modelo painel
Modificar Furo na faixa de opções, ou pressione A para invocar o comando Furo. Você também pode selecionar o comando Furo no menu de indicadores. A caixa de diálogo Furo será exibida em seu estado retraído na janela de desenho. - Selecione a face superior na parte posterior da peça. A minibarra de ferramentas Furo será exibida na janela de desenho. Se a minibarra de ferramentas obscurecer o local de seleção na face superior do modelo, selecione a minibarra de ferramentas com o botão alça à esquerda da caixa de entrada de valor e mova-a para um local diferente.
- Observe com atenção o ponto que você selecionou na face superior. O manipulador de anel em torno do centro do furo representa o diâmetro do furo. Clique no anel com o mouse e ele ficará dourado. Tente arrastar o manipulador de anel dourado para aumentar e diminuir o diâmetro do furo.
- O manipulador de esfera no centro do ponto de seleção representa o local do centro do furo. Clique na esfera com o mouse e ela também ficará dourada. Tente arrastar o manipulador de esfera dourado para definir o local do furo de maneira dinâmica.
Neste exercício, será utilizada a colocação precisa selecionando das arestas apropriadas e a especificação das distâncias apropriadas de cada uma delas.
- Clique na aresta interior do retângulo.
- Insira 5 na caixa de entrada de valor e pressione Guia para bloquear a cota horizontal.
- A seguir, clique na aresta exterior da face realçada.
- Insira 19 na caixa de entrada de valor e pressione Guia para bloquear a cota vertical.
- Na caixa de diálogo Furo, insira os seguintes valores para criar um furo roscado métrico M6x1 - 6H com uma profundidade de rosca de 6 mm:

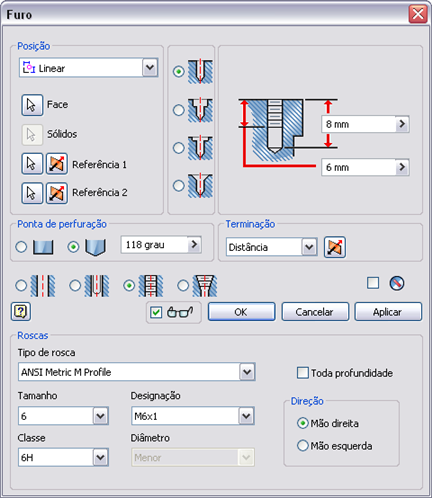

Profundidade de rosca 6 mm Ponto de perfuração 118 graus Extremidade Distância Tipo de furo Com rosca Tipo de rosca Perfil M Métrico ANSI Tamanho 6 Designação M6x1 Classe 6H Direção Lado direito A caixa de diálogo Furo aparece como é exibida na imagem.
- Clique no botão OK para fechar a caixa de diálogo, criar o furo roscado e concluir o comando.
Nota: Talvez seja necessário aproximar o zoom um pouco para facilitar a seleção dos manipuladores.
A nova operação, Furo1, é adicionada ao navegador modelo.
