Os filetes e arredondamentos são operações predefinidas que arredondam ou fecham vértices ou operações interiores ou exteriores de uma peça. O comando Arredondamento cria os seguintes tipos de arredondamento:
- Os filetes de aresta são criadas a partir de arestas selecionadas. Os filetes podem ser de raio constante ou variável, diferentes tamanhos e diferente continuidade (G2 tangente ou uniforme). Podem ser criados em uma única operação. Todos os filetes e arredondamentos criados em uma única operação se tornam uma única operação.
- Os filetes de face são criados entre duas faces ou conjuntos de faces. As faces não precisam compartilhar uma aresta. Todas as arestas pequenas e a geometria irregular são fundidas pelo arredondamento.
- Os filetes envolventes são de raio variável que são tangentes a três faces ou conjuntos de faces contíguas. O conjunto de faces centrais é substituído por um arredondamento de raio variável.
A seguir, vamos criar um arredondamento de aresta simples utilizando manipulação direta.

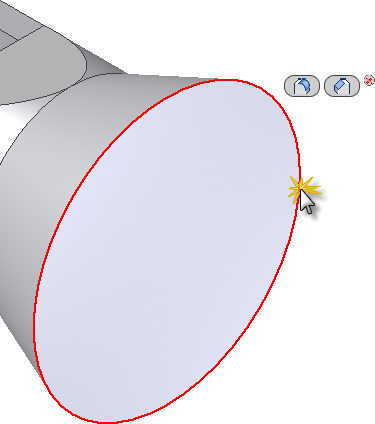

- Clique na aresta circular do diâmetro grande da peça.
- Aparece a barra de ferramentas pequena com as duas opções de comando, Arredondamento (primeiro botão) e Chanfro (segundo botão).
- Clique no botão Arredondamento e a minibarra Arredondamento aparece. Nota: Embora esteja fora do escopo deste exercício descrever cada um dos componentes da minibarra de ferramentas, você é incentivado a rever o tópico Arredondamento na Ajuda do Inventor.
- Para fins deste tutorial, é necessário apenas considerar os seguintes quatro componentes da minibarra de ferramentas:
- Caixa de entrada de valor - utilizada para especificar um raio de arredondamento no campo primeiramente de valor.
- Botão OK - identificado com uma marca de seleção verde, o botão OK cria o arredondamento e conclui o comando.
- Botão Aplicar - identificado com um signo '+' verde, o botão Aplicar permite aplicar um ou mais arredondamentos sem sair do comando Arredondamento.
- Botão Cancelar - identificado com um 'X' vermelho, o botão Cancelar descarta o comando Arredondamento. Não são criados filetes.

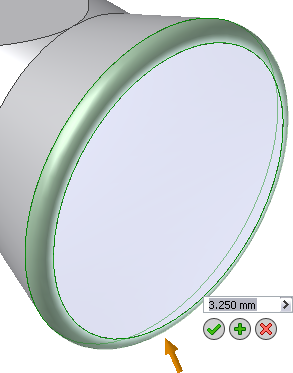

- Tente arrastar o manipulador de seta de distância dourado para diante e para atrás sobre a aresta circular. Observe como o raio de arredondamento aumenta ou diminui em tempo real.
- Arraste o manipulador até que a cifra 3,250 mm apareça na caixa de entrada de valor ou especifique o valor 3,25 com o teclado.
- Clique no botão OK para criar o arredondamento e sair do comando.
A nova operação, Arredondamento1, é adicionada ao navegador modelo.
