A propagação de formas é aplicada aos perfis abertos. O resultado da operação depende, contextualmente , da extensão dos extremos do perfil e da forma das extrusões existentes. Utilize os comandos Extrusão ou Revolução para propagar com Corresponder contorno ou Corresponder forma. O lado que decidir manter determinará o resultado. |
Corresponder contorno

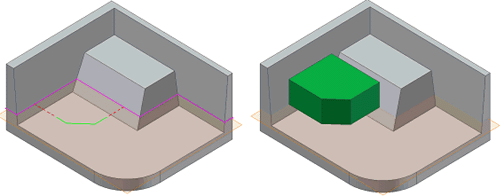

Em Extrusão, com a opção Corresponder forma não selecionada, o perfil é concluído usando a face que faz a interseção e a extrusão gerada a partir do perfil.
 |
 |
 |
Corresponder forma
Disponível na caixa de diálogo Revolução e Extrusão quando é selecionado um esboço de perfil aberto, como o esboço da peça a seguir.
|
|
 |
 |

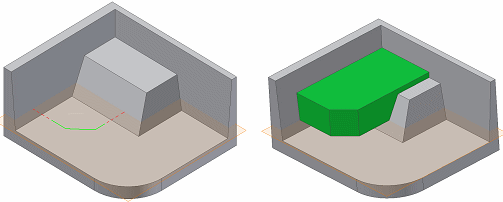

Com a opção Corresponder forma selecionada, a face com que ela faz a interseção completa o perfil. A extrusão é estendida para essa face (ou faces) à medida que ela é feita, igual o que ocorre em uma terminação Para seguinte.
Revolução
Com a opção Corresponder forma selecionada, também é criada uma solução de tipo extensão. As extremidades abertas do perfil se estendem até o eixo de revolução, se possível, ou à caixa delimitadora do corpo.
Extrusão
Com a opção Corresponder forma não selecionada, a face com que ela faz a interseção completa o perfil. A extrusão é gerada a partir desse perfil.
Com a opção Corresponder forma selecionada, é criada uma solução de tipo extensão na caixa de diálogo Extrusão. As extremidades abertas do perfil são estendidas a uma aresta adjacente ou face. As faces solicitadas se mesclam para formar uma interseção completa com o corpo de extrusão.
O lado que decidir manter determinará o resultado.
Igualar contorno
Fecha o perfil aberto, ao longo da extensão do perfil e até o corpo. A operação é executada como se você tivesse especificado um perfil fechado.
|
|
|
|
Revolução
Com a opção Corresponder forma desativada, o perfil aberto fecha estendendo as extremidades abertas do perfil até que façam interseção com o corpo sólido. Se o plano do esboço do perfil estiver localizado em uma face plana, os contornos da face irão fechar o perfil. Caso contrário, a interseção do plano do perfil com o corpo define as arestas para fechar o perfil.
Extrusão
Com a opção Corresponder forma não selecionada, o perfil é completado pela face com que faz interseção. A extrusão é gerada a partir desse perfil.
Regras de extensão para fechar o perfil:
- O plano do esboço inicial é deslocado da superfície superior da base dessa peça.
- As linhas de perfil originais (verdes) se estendem (pontos vermelhos) até os elementos das faces.
- O contorno fecha utilizando as linhas de interseção do plano do esboço e o corpo sólido (púrpura).
- É necessário especificar o lado que deseja manter.
- A extrusão é executada. O resultado é uma extrusão de contorno fechado normal.
