As configurações de solucionador da análise de estrutura são aplicáveis a todas as simulações. Sempre que uma nova simulação é iniciada essas preferências são utilizadas. É possível substituir as configurações globais em uma base por simulação alterando as propriedades de simulação.
Esta seção discute os controles na guia Solucionador.
|
Acesso: |
Faixa de opções:
guia Análise de estrutura
painel Configurações
Configurações de Análise de estrutura
|
| Padrões do solucionador | ||
| Algoritmo DSC (Liberações de Vigas) |
Selecione para ativar o elemento de descontinuidade durante os cálculos de uma estrutura onde as liberações estão definidos. |
|
| Resultados | ||
| Pontos de viga | Especifique o número de pontos de viga que são calculados pelo solucionador. | |
Algoritmo DSC
O algoritmo DSC permite calcular uma estrutura com liberações.
Para qualquer viga, para que tenha definido qualquer tipo de análise, com as seguintes versões:
- Regular
- Unilateral
- Elástico
- Elástico e unilateral
As seguintes operações são executadas:
- Um novo nó é gerado na estrutura quando o modelo da estrutura é gerado.
- O elemento de entrada com a liberação é modificado. O novo nó substitui o anterior no elemento (o nó anterior permanece nos outros elementos da estrutura).

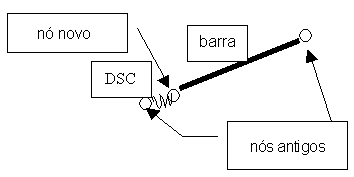

- Entre o nó novo e o antigo, Robô cria o elemento DSC (Descontinuidade) Observe a imagem a seguir: Observe a imagem a seguir:
O elemento DSC é um elemento de 2 nós, onde as forças nodais são geradas de acordo com a seguinte fórmula:
Utilizar os elementos DSC permite que defina liberações elásticas em uma viga.
