Restrinja o pistão à base e ao esboço de peça 2D. A próxima parte do exercício assume que Cylinder_Main.iam e Cylinder Body Sub_Assy.iam estão abertos.
- Na faixa de opções, clique na
guia Vista
painel Janelas
Quadros
. - Clique dentro da janela contendo Cylinder Body Sub_Assy.
-
Clique e arraste o ícone montagem do navegador para a janela Cylinder_Main. A submontagem é inserida na montagem principal sem usar o comando Inserir componente. - Salve e Feche o arquivo da submontagem.
- Maximize a janela que contém a montagem principal.
- Inicie o comando Restringir.

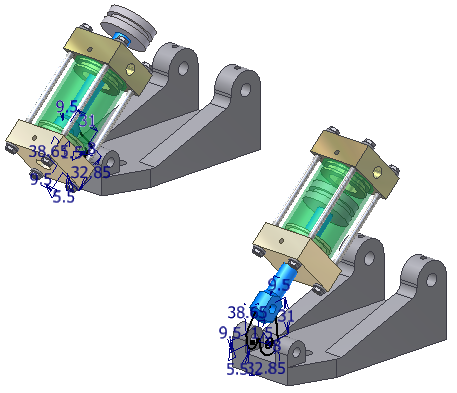

- Aplique uma restrição de coincidência eixo/eixo entre o esboço 2D e o furo da biela, como é mostrado na próxima seguinte.
Quando a submontagem está aberta em uma janela separada, o pistão está livre para se mover. Quando você insere a submontagem em uma montagem de nível superior, a liberdade de movimento é desativada. Para terminar de restringir a submontagem na montagem principal, você deve ativar a liberdade de movimento na montagem de nível superior. Se o pistão não está livre girar sobre si mesmo, a submontagem não conseguirá girar na posição correta.
- Coloque Cylinder Body Sub_Assy no navegador.
- Clique com o botão direito a submontagem,e selecione Flexível no menu de contexto. Ativa a liberdade de movimento que estava presente na submontagem no nível superior da montagem.
O ícone da submontagem, no navegador, altera para indicar que o estado Flexível está ativo.
Na faixa de opções, clique na guia Montagem
painel Posição
Restrição

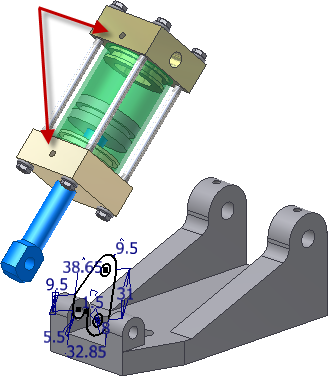

para mover a submontagem até que os furos com roscas nas tampas do cilindro fiquem voltados para cima, como mostrado na imagem a seguir. Clique com o botão direito, e selecione Concluído.Diferente da vista de rotação, este comando gira fisicamente um componente no espaço. Se dedica tempo para orientar os componentes entre si antes de aplicar as restrições, elas terão um comportamento mais previsível quando forem aplicadas.
- Iniciar um comando Restrição. Aceite os parâmetros padrão.
- No navegador, expanda Base cilíndrica e Cylinder Body Sub_Assy para expor as árvores do navegador. Expanda a pasta Origem em Cylinder Body Sub_Assy.
- Selecione Plano de trabalho1 sob Base cilíndrica e Plano XY na pasta Origem sob Cylinder Body Sub_Assy para aplicar a restrição plano/plano correspondente.
Se a submontagem vira do avesso, arraste para a parte posterior da base para corrigir a orientação como é mostrado na próxima figura. As restrições que você aplicou limitam o movimento.
- Iniciar o comando Restrição. Aceite as opções padrão.
- Selecione o centro de cada um dos furos indicados na próxima figura para inserir a Restrição eixo/eixo correspondente.
- Arraste o esboço da peça 2D para verificar o movimento do protótipo digital.
