A pistola de calafetar é uma montagem composta por várias peças, algumas das quais podem ser movidas. Várias situações de funcionamento podem existir para a pistola de calafetar, mas escolhemos simular a montagem em um estado de equilíbrio estático.
Esta simulação analisa o momento em que o gatilho é acionado e a força de compressão na parte inferior do cano de calafetar está a ponto de superar a resistência do cano interno. Neste instante, pouco antes do calafetar sair do cano, a montagem está em equilíbrio estático.
Na faixa de opções, clique na
guia Ambientes
painel Iniciar
Análise de tensão
para entrar no ambiente da análise de tensão.

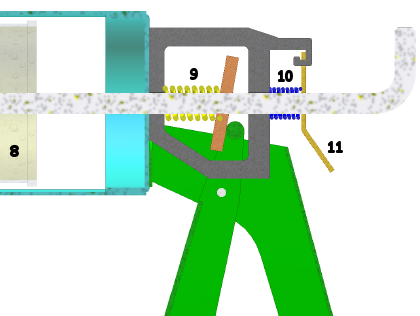

Expanda Pistola de Gun.iam no navegador de Análise de Tensão. Os seguintes componentes foram excluídos da simulação:
- Cano de Calafetar [8]
- Mola do acionador [9] (não se modelou, mas é simulado usando o contato com a mola)
- Mola de bloqueio [10]
- Topo de segurança [11]
