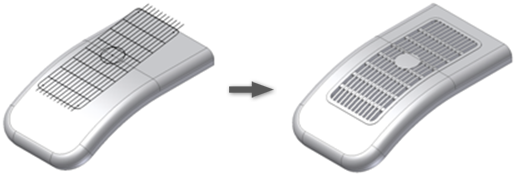

Cria uma operação Grade usando os diferentes padrões incluídos em um ou vários esboços 2D.
Acesso:
Faixa de opções:
guia Modelo 3D
painel Peça Plástico
Grade
Limite
Especifica a extensão fechada da grade.
Perfil Um perfil fechado plano. A seleção do perfil do limite determina implicitamente a direção da grade como a direção que vai desde o centróide do perfil ao ponto mais próximo da peça ao longo do padrão do plano do perfil. O perfil do limite é necessário para criar a grade.
Corpo Para selecionar o corpo alvo.

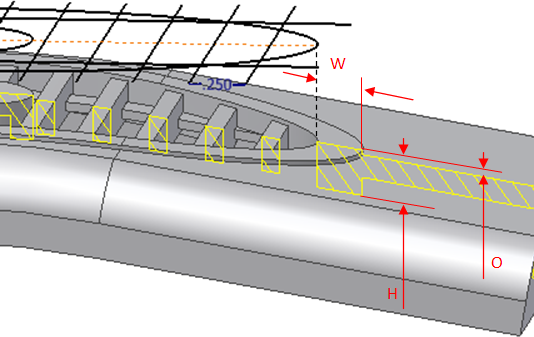

Os parâmetros são:
-
W: Espessura do limite
-
H: Altura do limite
-
O: Deslocamento da altura exterior da face superior do limite com relação à superfície da peça
Ilha
Área cheia de material que normalmente está localizada no centro da grade. Frequentemente, a ilha tem a mesma espessura que a casca.
Perfil Um perfil fechado plano. O plano deve ser paralelo ao plano do limite (o perfil pode pertencer ao mesmo esboço que o limite). Se não foi selecionado nenhum perfil, a ilha não está presente. Não é necessário aparar o perfil da ilha no perfil do limite. A própria operação executa automaticamente esta ação.

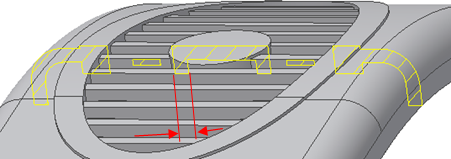

A espessura é o único parâmetro da ilha. Os limites superior e inferior correspondem às faces superior e inferior do limite. As nervuras e os reforços são aparados no perfil da ilha.
Nervuras
Conjunto de curvas que preenchem a área da grade. As faces externas das nervuras estão niveladas com a face externa do limite ou ligeiramente recuadas em relação à ela.
Perfil Um ou vários perfis abertos ou fechados que pertencem ao mesmo esboço situado em um plano paralelo ao perfil do limite (pode pertencer ao mesmo esboço que o limite). Os perfis são os contornos centralizados das nervuras. Não é necessário apará-las no perfil do limite. A própria operação executa automaticamente esta ação.

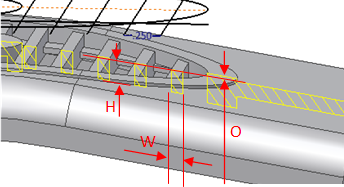

Os parâmetros são:
-
W: Espessura da nervura
-
H: Altura da nervura
-
O: Deslocamento superior da nervura com relação à face externa do limite
As nervuras podem ser estendidas abaixo da face interna do corpo alvo.
Reforços
Conjunto secundário de curvas normalmente adicionadas para melhorar a rigidez das nervuras.
Perfil Um ou vários perfis abertos ou fechados que pertencem ao mesmo esboço situado em um plano paralelo ao perfil do limite (pode pertencer ao mesmo esboço que o limite). Os perfis são os contornos centralizados dos reforços. Não é necessário apará-los no perfil do limite; a própria operação executa automaticamente esta ação.

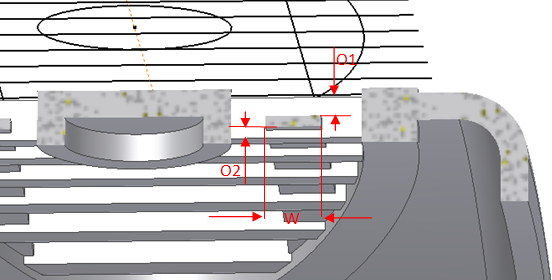

Os parâmetros são:
-
O1: Deslocamento superior com relação à face superior das nervuras
-
O2: Deslocamento inferior com relação à face inferior das nervuras
-
W: Espessura
Inclinação
O ângulo de inclinação da grade exige somente dois parâmetros:
- Um ângulo de inclinação (sem sinal).
- (Opcionalmente) o deslocamento a partir do exterior do limite da superfície de fechamento.
Se especificar o ângulo de inclinação, o software seleciona a configuração de inclinação correspondente às “práticas recomendadas”. Se definir o elemento de partição (como o deslocamento a partir da face externa do limite da superfície de fechamento), a inclinação é modelada de acordo com esta definição sem nenhuma verificação relativa à fabricação.
A inclinação da “prática recomendada” é definida do seguinte modo:
- A partição estará tão afastada quanto possível do “Exterior” definido pela posição do perfil do limite (para minimizar o dano estético das linhas de partição).
- A dupla inclinação deve ser minimizada (para simplificar a fabricação).
- O neutro sempre coincide com a face “Exterior” da cada elemento (para que as cotas nominais estejam localizadas na parte visível da grade).
Em termos práticos, o elemento de partição contém os faces interiores do limite ou o reforço.

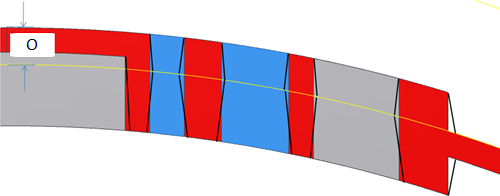

Como alternativa, defina o elemento de partição como a superfície da peça (antes do aplicativo da grade), em um deslocamento O especificado com relação à face exterior do limite. Alterando a quantidade de deslocamento, é possível definir a posição do elemento de partição onde considerar oportuno. As faces exteriores permanecem neutras.
