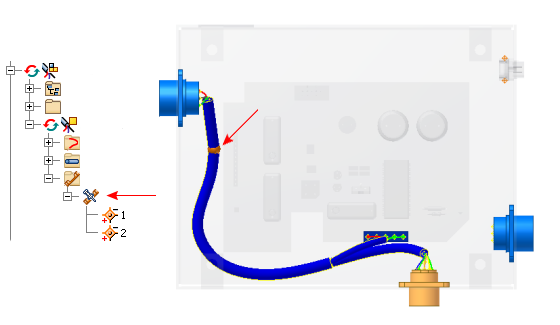

Em Cabeamento elétrico, as emendas são uma representação virtual da localização da emenda e dos fios que são unidos com o fim de criar uma rota para o fluxo de eletricidade.
Cada emenda contém dois pinos. É criado com o tamanho padrão e é deslocado a distância especificada da à geometria da face selecionada. Também pode ser associado à geometria selecionada. Normalmente, as emendas são inseridas em segmentos com pouca ou nenhuma curvatura na localização da emenda. O comprimento embutida é configurada nas emendas ou nos pinos de emenda.
Uma emenda padrão é fornecida na Biblioteca de Cabeamento elétrico. Não é possível alterar a configuração da emenda padrão, mas é possível definir sua própria emenda e a seguir, configurar os diferentes valores padrão necessários. Para alterar a configuração das ocorrências de emenda, clique com o botão direito do mouse, selecione Propriedades de fiação no menu de contexto e altere as configurações na caixa de diálogo Propriedades de emenda.
Uma vez inserida a emenda na montagem de cabos e fios, pode ser incluída em desenhos de montagem padrão e em desenhos de diagrama unifilar. Em um desenho de diagrama unifilar, a emenda é representada com uma cor e símbolo exclusivos. As informações da emenda também são incluídas nos relatórios e ao salvar os dados em formato XML.
| Para obter informações | |
|---|---|
| Tópico da Ajuda | Trabalhar com emendas |
| Tutorial | Sistemas roteados: criar emenda |
