Cria uma flange adicionando uma face da chapa de metal e uma dobra a uma aresta ou a um contorno de aresta em uma face existente. A flange é criada usando opções especificadas para os parâmetros básicos da forma e utiliza opções padrão para desdobrar, dobrar e opções para cantos, a menos que seja necessário alterá-las para a nova flange. |
|
Acesso: |
Faixa de opções:
guia chapa de metal
painel Criar
Flange
|
Forma
A guia Forma especifica o seguinte:
- As arestas às quais a flange é aplicada.
- O ângulo da flange.
- O raio da dobra.
- A altura da flange.
- A referência a partir da qual a altura é medida.
- A posição da dobra em relação à aresta.
Cada um destes elementos é explicado nas seções seguintes.
|
Arestas |
|
|
Seleciona uma ou várias arestas às quais a flange é aplicada ou, como opção, todas as arestas definidas por um contorno de arestas ao redor de uma face selecionada. |
|
 |
Aresta: selecione uma ou várias arestas individuais às quais aplicar a flange. |
 |
Contorno: selecione um contorno de aresta e, posteriormente, aplique a flange a todas as arestas do contorno selecionado. |
|
Ângulo da flange |
|
Campo de dados que define o ângulo da flange em relação à face contendo as arestas selecionadas. O campo aceita entradas numéricas, fórmulas, parâmetros ou valores medidos. |
|
Raio da dobra |
| Campo de dados que define o raio da dobra entre a flange e a face contendo as arestas selecionadas. O valor padrão é o do parâmetro do sistema denominado BendRadius, que é definido na caixa de diálogo Estilos para desenho de chapa de metal. O campo aceita entradas numéricas, fórmulas, parâmetros ou valores medidos. |
|
Extensões de altura |
|
|
Use o campo superior para determinar se a altura da flange está definida por uma Distância específica ou selecionando a geometria Até. |
|
|
Utilize o campo inferior para especificar a altura da flange. Insira um valor e aceite entradas numéricas, fórmulas, parâmetros ou valores medidos. Também é possível selecionar geometria e, posteriormente, inserir um valor de deslocamento que permita determinar a flange através da posição de outra geometria da peça. |
|
|
Dica: Clique no campo Distância da área Extensões de altura para permitir o arrasto dinâmico da altura da flange na janela de desenho.
|
|
 |
Alterar direção Permite inverter a direção da flange quando a altura especificada for definida como Distância. Nota: Esta função está melhorada de forma que selecionar Alterar direção utilize a aresta oposta à aresta selecionada sem alterar o resto dos parâmetros de flange inseridos.
|
A seguinte ilustração mostra os resultados após selecionar Alterar direção.
|
Opções de Referência de altura |
|
|
Três opções permitem selecionar quais faces são tomadas como referência de medida para altura quando a altura da flange for definida. |
|
 |

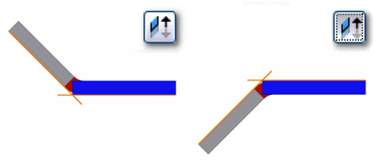

Dobra a partir da interseção das duas faces exteriores: mede a altura da flange a partir da interseção das faces exteriores. Na seguinte ilustração, a linha laranja indica as faces exteriores. |
 |
|
 |
Dobra a partir da interseção das duas faces interiores: mede a altura da flange a partir da interseção das faces interiores. Na seguinte ilustração, a linha laranja indica as faces interiores. |
 |
|
 |
Paralela à face detalhada de extremidade de flange: mede a altura da flange paralela à face da flange e tangente à dobra. Na seguinte ilustração, a linha laranja indica a linha tangencial de dobra perpendicular à face da flange. |
 |
|
 |
Alinhado vs. ortogonal: este controle permite determinar se a medida da altura está alinhada com a face da flange ou se é ortogonal em relação à face base. Na seguinte ilustração, a medida da esquerda é alinhada, enquanto a medida da direita é ortogonal. |
 |
|
|
Opções de Posição da dobra |
|
|
Quatro opções permitem selecionar onde a dobra é posicionada em relação à extensão da face contendo as arestas selecionadas. |
|
 |
Dentro das extensões da face base: coloca a face exterior da flange de maneira que ela permaneça dentro das extensões da face da aresta selecionada. Na seguinte ilustração, a linha laranja indica como a dobra é posicionada em relação à face exterior e à aresta selecionada. |
 |
|
 |
Dobrar a partir da face adjacente: posiciona a dobra de forma que comece na aresta da face selecionada. Na seguinte ilustração, a linha laranja indica onde é originada a dobra da flange. |
 |
|
 |
Fora das extensões da face base: posiciona a face interior da flange de maneira que permaneça fora da extensão da face da aresta selecionada. Na seguinte ilustração, a linha laranja indica como a dobra é posicionada em relação à face interior e à aresta selecionada. |
 |
|
 |
Dobrar tangentes até face de lado: posiciona a dobra tangente à aresta selecionada. Na seguinte ilustração, a linha laranja indica a condição tangencial da dobra em relação à face da flange. |
 |
|
guia Opções de desdobramento
Para obter mais informações sobre a guia Opções de desdobramento, consulte a referência sobre as opções de desdobramento de chapa de metal.
guia Dobra
Para obter mais informações sobre a guia Dobra, consulte a referência sobre as opções de dobra de chapa de metal .
Guia Canto
Para obter mais informações sobre a guia Canto, consulte a referência sobre as opções de canto de chapa de metal.
|
Ok |
Clique em Ok para criar (ou alterar) uma flange utilizando as opções e os parâmetros especificados e fechar a caixa de diálogo. |
|
Cancelar |
Clique em Cancelar para descartar qualquer modificação feita nos parâmetros ou nas opções e fechar a caixa de diálogo. |
|
Aplicar |
Clique em Aplicar para criar uma flange usando as opções e os parâmetros especificados e manter a caixa de diálogo aberta permitindo criar flanges adicionais. |
(Mais)
Clique em Mais para acessar as opções de extensão. Especifica as extensões da flange: aresta completa, largura, deslocamento ou desde/até geometria existente.
 |
Aresta Cria uma flange ao longo de toda a aresta da face selecionada. |
 |
Largura Cria uma flange de uma largura especificada a uma distância determinada de um vértice, de um único ponto de trabalho, plano de trabalho ou face plana, na aresta de uma face existente. Como opção, é possível especificar que a flange tenha uma determinada largura centralizada no ponto médio da aresta selecionada. |
 |
Deslocamento Cria uma flange deslocada de dois vértices, pontos de trabalho, planos de trabalho ou faces planas selecionados na aresta de uma face existente. |
 |
De-Para Cria uma flange cuja largura é definida usando uma geometria de peça existente (vértices, pontos de trabalho, planos de trabalho ou faces planas que efetuam a interseção com a aresta de referência) que define a flange a partir de e até os limites. |
Método antigo: esta opção está desativada por padrão nas peças criadas com a versão R2009 ou com versões posteriores. Quando selecionada, esta opção desativa a nova função que fornece mais controle sobre a colocação e a medida da dobra. Esta opção é ativada por padrão ao editar operações de flange em peças de chapa de metal criadas com versões anteriores a R2009. É possível editar a operação com o controle que estava ativado quando a operação foi criada. Como opção, é possível cancelar esta seleção para obter o controle completo fornecido na versão atual.
