Utilize Mover/Girar 3D para ajustar um ponto de trabalho para a ramificação de segmento.
- Para obter uma visualização melhor dos dados, desative a visibilidade de qualquer geometria que obstrua a vista.
- Na janela de desenho, clique com o botão direito no segundo ponto de trabalho de ramificação (2) como exibido na seguinte ilustração.
- Clique com botão direito e selecione Mover/Girar 3D do menu de contexto.

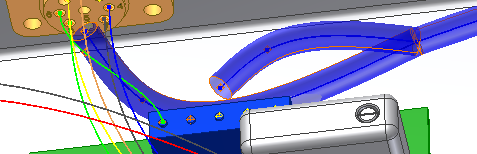

- Arraste o ponto verticalmente até que a visualização seja parecida à seguinte forma, clique com o botão direito e selecione Aplicar.
- Continue ajustando até ficar satisfeito com a forma, clique com o botão direito e selecione OK.
Nota: Uma vez criado um segmento, é possível verificar se algum dos pontos ao longo do segmento viola o valor do raio da dobra. No navegador, clique com o botão direito no segmento e, a seguir, selecione Raio da dobra
Verificar no menu de contexto. Verifique se o multiplicador de raio da dobra está definido antes de verificar os pontos. Selecione "verificação de raio da dobra" no índice da Ajuda para obter mais detalhes sobre a verificação de raio da dobra. - Salve a montagem de cabos e fios.
