No lugar de utilizar o comando Extrusão da faixa de opções, do teclado ou do menu de indicadores, a manipulação direta fornece outro método para criar uma extrusão.

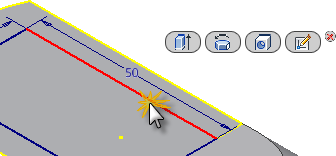

- Selecione uma das quatro linhas que compõem o retângulo de esboço para exibir a barra de ferramentas pequena do esboço.
- Da esquerda para a direita, a barra de ferramentas pequena de esboço apresenta os quatro comandos seguintes:
- Extrusão
- Revolução
- Furo
- Editar esboço

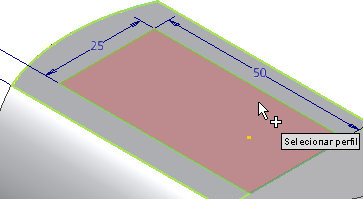

- Clique no botão Extrusão e selecione o retângulo como o perfil que será efetuada a extrusão. Certifique-se de selecionar dentro do retângulo.
- Quando a barra de ferramentas pequena de extrusão aparecer, clique na seta suspensa do botão Operação e selecione a opção Cortar
. - A direção de extrusão altera automaticamente de Direção 1 para Direção 2. Inventor reconhece que o esboço de perfil foi criado em uma face da peça e que uma operação Cortar somente pode ser executada em um objeto existente.
- A seguir, selecione a opção Através tudo no menu suspenso do botão Extensão e clique no botão verde
OK para completar o comando Extrusão.
A nova operação, Extrusão2, é adicionada ao navegador de modelo.
