Criar um terceiro esboço

Vamos criar um terceiro esboço para desenhar e dimensionar um retângulo. A seguir, é efetuada uma extrusão do retângulo com um corte para gerar uma abertura retangular através da peça.

1. Clique na face superior alisada da peça.

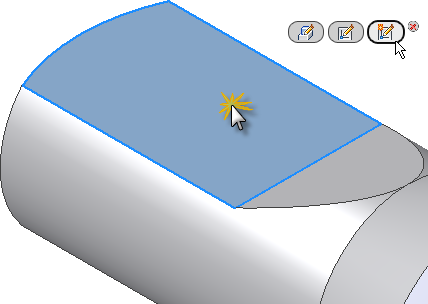

2. Aparece a barra de ferramentas pequena de manipulação direta e; da esquerda para a direita, exibe três botões que apresentam os seguintes comandos:
   • Editar extrusão
   • Editar esboço
   • Criar esboço
3. Selecione o terceiro botão, Criar esboço.
4. A vista gira automaticamente em paralelo ao plano XY. Isso ocorre porque a opção Olhar para o plano do esboço ao criar um esboço da guia Esboço da caixa de diálogo Opções do aplicativo está ativada.
5. As arestas da face selecionada são projetadas automaticamente. A opção Projetar automaticamente arestas para criação e edição de esboços da guia Esboço da caixa de diálogo Opções do aplicativo também está ativada.
6. Clique na guia Esboço painelDesenhar Retângulo na faixa de opções e, no menu suspenso, selecione Retângulo Dois pontos. Você também pode clicar com o botão direito do mouse na janela de desenho e selecionar Retângulo por dois pontos no menu de indicadores.

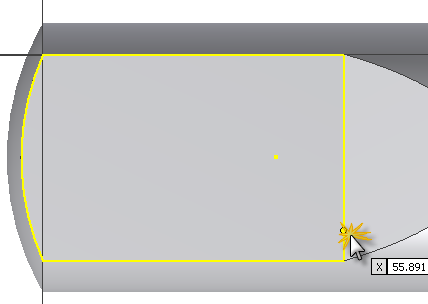

7. Selecione o ponto de aproximação que é exibido na imagem para inserir o canto inferior direito do retângulo. Não é necessária preocupação pelos valores exibidos nos campos de entrada assinalador.
8. Mova o cursor à parte superior esquerda para ativar as caixas de entrada de valor horizontal e vertical do retângulo. A entrada atual é localizada no campo de entrada de valor que representa a cota horizontal. Insira 50 e pressione Tab. O ícone de bloqueio indica que a cota horizontal do retângulo está totalmente restringida.
9. O foco de entrada de dados passa agora para o segundo campo de entrada de valor que representa a cota vertical. Insira 25 e pressione Tab.

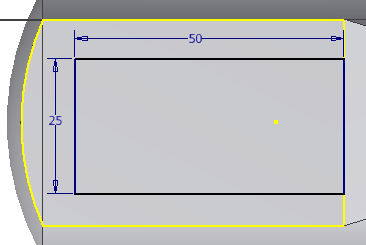

10. Pressione Enter para desenhar e dimensionar o retângulo. O retângulo está totalmente dimensionado porque a entrada dinâmica com as cotas permanentes foi utilizada para inserir os valores de cota.
11. Clique com o botão direito e selecione Concluir [Esc] no menu de indicadores para sair do comando Retângulo por dois pontos.
    Nota: Para mover uma cota de esboço para uma nova localização, selecione a cota e mantenha clicado o botão esquerdo enquanto arrasta a cota. Solte o botão quando a cota estiver colocada no lugar desejado

    A nova operação, Esboço3, é adicionado ao navegador modelo.

    Agora é possível criar uma única cota vertical para centralizar o retângulo na face alisada.

12. Clique na guia Esboço painelRestrição Cota na faixa de opções, ou pressione C para invocar o comando Cota. Lembre-se de que também é possível selecionar Cota geral no menu de indicadores.
13. Selecione os dois pontos finais de linha que são exibidos na imagem. Mova o cursor para a esquerda e clique para colocar a cota.
14. Insira 6,71 na caixa de texto Editar cota. Clique na seta verde (ou pressione Enter) para criar a cota.
15. Clique com o botão direito do mouse e selecione Concluir [Esc] no menu de indicadores.
16. Clique na guiaEsboçopainel SairEncerrar esboço na faixa de opções ou selecione Encerrar esboço no menu de indicadores, para finalizar o esboço e sair do ambiente de esboço.
17. O modelo gira automaticamente na vista inicial quando o esboço é finalizado. Se não, pressione a tecla funcional F6 para girar a vista.
