Crie a emenda em uma localização arbitrária e adicione dois fios à emenda.
- Abra Enclosure_Assembly.iam na subpasta Cabeamento elétrico. É a mesma montagem utilizada no tutorial anterior.
- No navegador, clique duas vezes em Montagem elétrica1.
- Crie um fio genérico 22AWG-GRN de U7 Pino 3 em Conector 360575:1 a J12 Pino 2 em LTP:1. Utilize o identificador padrão dos arames.

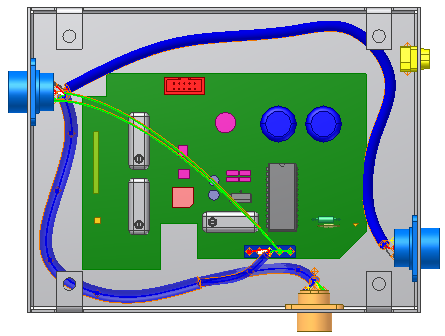

- Crie outro fio genérico 22AWG-GRN de U7 Pino 5 em Conector 360575:1 a J12 Pino 2 em LTP:1. Utilize o identificador padrão dos arames e clique em OK. Os fios novos são exibidos na seguinte imagem.
Na faixa de opções, clique na
guia Cabeamento elétrico
painel Criar
Criar emenda
.- Na caixa de diálogo Criar emenda, aplique os valores padrão.
É anexado ao cursor um círculo verde que representa a emenda. Uma linha que representa a distância de deslocamento é estendida a partir do objeto da emenda.
- Clique na janela de desenho próximo à localização exibida na imagem seguinte para colocar a emenda. Como mais adiante moverá a emenda no tutorial, a localização exata não é importante.

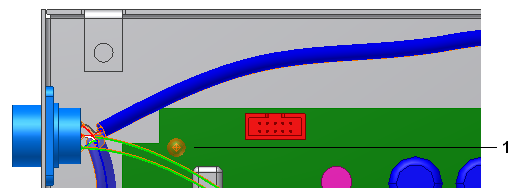

A emenda (1) é exibida na seguinte imagem.
Nota: Para alterar o deslocamento, clique com o botão direito novamente, selecione Editar deslocamento e insira um valor. O valor padrão do deslocamento é estabelecido na guia Emenda da caixa de diálogo Configuração da fiação.
- Clique em OK para criar e emenda.
