Na primeira parte deste tutorial, você irá criar uma proteção simples de chapa de metal. Crie a proteção na montagem utilizando coberta na montagem utilizando a geometria projetada e as medidas dos componentes de montagem utilizando geometria projetada e medições dos componentes de montagem. Este fluxo de trabalho garante o tamanho correto da proteção.

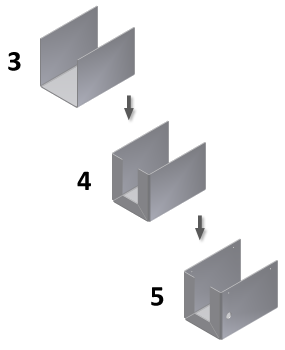

Existem outros modos de iniciar um projeto. Antes de iniciar os passos do tutorial, vamos rever um fluxo típico que produz um modelo similar:
- Normalmente, o primeiro passo consiste em criar um esboço de um perfil fechado.
- Utilizando este esboço de perfil fechado, uma operação de criação da Face da peça de chapa de metal é criada como a operação base do modelo.
- Uma vez que a operação Face existe, a operação flange pode ser adicionada.
- Operações Flange adicionais com chanfros automáticos podem ser adicionados às operações de flange.
- Finalmente, uma série de operações de Furo podem completar o modelo.
O uso de uma operação de Face como a operação base é muito comum em um fluxo de trabalho de desenho independente. Entretanto, a peça de chapa de metal que vocês está criando, frequentemente, terá que encaixar dentro ou sobre peças existentes em uma montagem. Na próxima parte do tutorial, você irá abrir uma montagem existente e criar uma peça igual à ilustrada. Você vai utilizar a geometria selecionada na montagem para determinar o tamanho e a posição Vai usar geometria selecionada na montagem para determinar o tamanho e a posição das operações que você vai criar.
