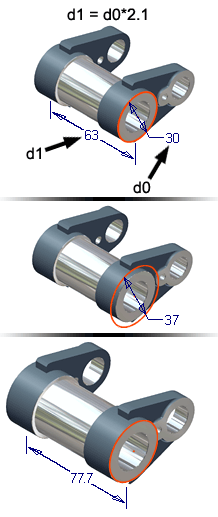

Os parâmetros podem definir o tamanho e a forma das operações. Por exemplo, é possível especificar o tamanho de uma placa como Altura = Largura/2 com equações para definir as relações entre os parâmetros.
Também é possível definir parâmetros para relacionar cotas com requisitos funcionais. Por exemplo, é possível definir a área da seção transversal de uma peça para que ela tenha certas proporções e resista uma carga determinada (Área = Carga/Resistência_Material*Coeficiente_de_segurança). É possível vincular uma planilha de cálculo a uma peça e controlar os parâmetros a partir das células da planilha de cálculo. Os parâmetros também podem ser exportados à lista de materiais e à lista de peças.
O comando Parâmetros permite ver e editar parâmetros na tabela de mesmo nome, criar parâmetros definidos pelo usuário e vincular uma planilha de cálculo que contenha os valores dos parâmetros.
Como são criados os parâmetros do modelo?
Os parâmetros do modelo são criados automaticamente ao definir-se uma cota de esboço ou criar uma operação. Estes parâmetros recebem nomes padrão, como d0, d1, d2, ainda que podem ser substituídos com nomes mais descritivos. É possível inserir expressões nas caixas de edição que definem os nomes e valores dos parâmetros. Também é possível editar as caixas para alterar os nomes e valores dos parâmetros.
É possível criar parâmetros do usuário, que são mais gerais que os do modelo e podem ser utilizados para satisfazer os requisitos funcionais. Os parâmetros do usuário também podem ser controlados usando uma planilha de cálculo.
Ambos os tipos de parâmetros podem atribuir valores e definir relações entre os elementos de um modelo.
Quando as peças são redimensionadas?
Se você utiliza o comando Parâmetros para definir ou editar um parâmetro, clique em Atualizar para aplicar as alterações. Quando você edita uma operação, todos os parâmetros dependentes alteram com a operação.
Como são utilizado os parâmetros em iFeatures?
Quando você cria uma iFeature, é possível selecionar as cotas do esboço e os parâmetros da operação como parâmetros de tamanho. Se você atribuiu nomes aos parâmetros, eles serão incluídos automaticamente na iFeature.
O que são os parâmetros do usuário?
Os parâmetros do usuário são utilizados em equações. Se você utiliza os mesmos parâmetros em muitos casos, como em forças ou materiais, os defina em modelos utilizados posteriormente para criar novos arquivos de peça.
O que são os parâmetros de referência?
Os parâmetros de referência são parâmetros controlados; seus valores são atualizados em resposta às alterações em parâmetros de controle. É possível criá-los de várias maneiras:
- como cotas de referência
- quando são utilizadas peças derivadas
- através de arquivos de parâmetros vinculados
- através de iFeatures controladas por tabelas
O que são os parâmetros de múltiplos valores?
Um parâmetro de múltiplos valores contem uma lista de possíveis valores armazenados. No entanto, como qualquer outro parâmetro, um parâmetro de múltiplos valores tem sempre um único valor. Ele não está automaticamente preso a um dos valores da lista de múltiplos valores, embora você possa fazer isso por meio de uma regra iLogic.
Você também pode adicionar um valor personalizado como uma alternativa para a lista de valores em um parâmetro de múltiplos valores. Normalmente, os valores personalizados são somente utilizados temporariamente e quando necessários.
O que são os parâmetros chave?
Os parâmetros chave são aqueles que você especifica como especialmente importantes. É possível definir um indicador opcional para cada parâmetro chave e, a seguir, utilizar um filtro de visibilidade para visualizar uma "lista curta" destes parâmetros críticos.
Como são utilizados os parâmetros vinculados?
É possível definir parâmetros em uma planilha de cálculo do Microsoft Excel e, a seguir, vinculá-la a uma peça. Também é possível vincular parâmetros a partir de qualquer combinação de peças. A peça é vinculada através de associações aos parâmetros exportados a partir do tipo de arquivo particular. Ao efetuar o vínculo a partir de uma peça, os parâmetros exportados podem ser vinculados de maneira seletiva.
Para utilizar parâmetros exportados de um arquivo para outro, você pode utilizar um arquivo de peça de parâmetro global. Cria um arquivo de peça que contém um conjunto de valores que costumam ser controlados por equações de engenharia. É possível que o arquivo de peça não tenha nenhuma geometria, mas pode conter esboços se você deseja utilizá-lo para um modelo esquemático ou de layout.
É possível utilizar a ferramenta Peça derivada para derivar um arquivo de peça de parâmetros globais em peças para extrair os parâmetros quando necessário. Também é possível utilizar este mesmo fluxo de trabalho utilizando uma planilha de cálculo em lugar de um arquivo de peça. Os parâmetros exportados podem ser derivados de maneira seletiva em peças derivadas.
Os modelos esqueléticos também podem fazer referência a outros modelos esqueléticos.
Por outro lado, você pode extrair parâmetros de uma peça para uma montagem dinamicamente. Não é necessário planificar os parâmetros globais, mas, em algum ponto do projeto, deverá utilizar um parâmetro de uma peça em uma montagem. Você pode, por exemplo, utilizar a largura de uma placa em uma peça (profundidade da extrusão) para utilizá-la como restrição de coincidência em uma montagem.
Quais são as pautas para criar parâmetros?
Siga as seguintes pautas para garantir que os parâmetros e peças sejam atualizados de forma previsível:
- Atribua nomes descritivos aos parâmetros.
- As equações não podem ser recursivas.
- Os nomes de parâmetros não podem conter espaços, símbolos matemáticos nem caracteres especiais.
- Se você vincula uma planilha aos parâmetros, não será possível editar seus valores ou equações no Autodesk Inventor LT (é necessário abrir e editar a planilha no Microsoft Excel).
