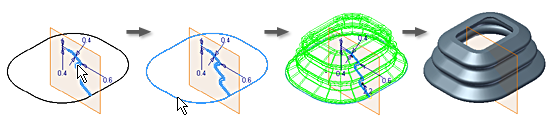

As operações ou os corpos de varredura são criados movendo ou varrendo um ou vários perfis de esboço ao longo de um caminho. Os vários perfis que você usa devem existir no mesmo esboço. O caminho pode ser um contorno aberto ou fechado, mas deve atravessar o plano do perfil.
Uma operação de varredura requer no mínimo dois esboços não consumidos , um perfil e um caminho, em planos intersectantes. Em alguns casos, é possível utilizar um esboço não consumido para o perfil e uma aresta existente do modelo para o caminho. Para controlar a orientação do perfil de varredura, você pode manter o perfil constante em relação ao caminho ou paralelo em relação ao perfil original. Para controlar a escala e/ou torção de um perfil de varredura, selecione uma superfície de guia ou trilho de guia.

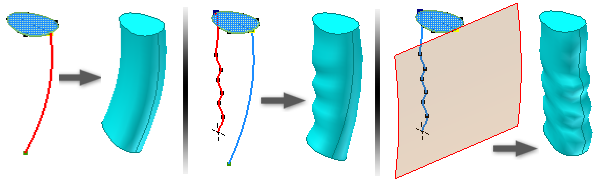

As varreduras de caminhos tradicionais são utilizadas para objetos que têm perfis uniformes varrido por uma trajetória.
As varreduras de trilho da guia são utilizadas para objetos com perfis não uniformes que escalonam ou são torcidos ao longo de uma trajetória, como uma alça complexa para uma peça de consumo.
As varreduras de caminhos tradicionais são utilizadas para objetos que têm perfis uniformes varridos por uma trajetória não plana. A torção do perfil deve manter uma determinada orientação para uma superfície selecionada, como uma operação de usinagem em uma peça cilíndrica.
