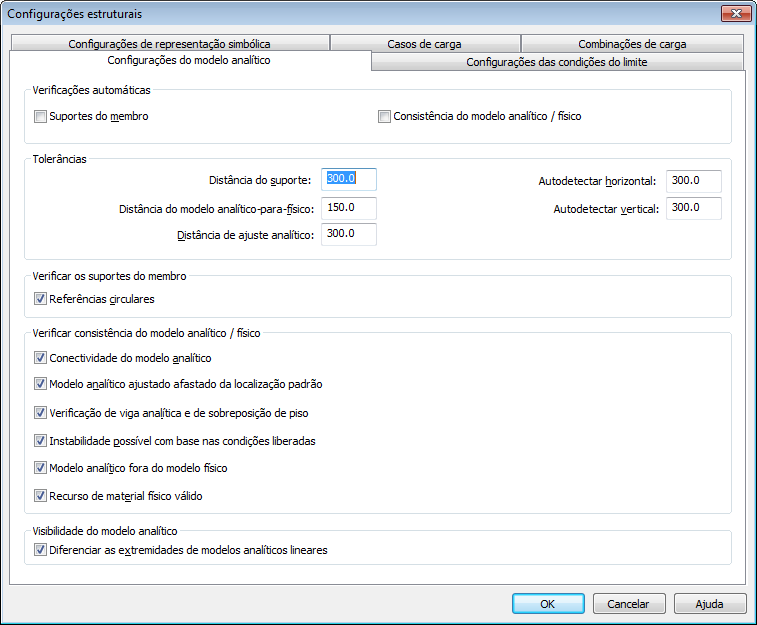

Utilize a guia Configurações do modelo analítico na caixa de diálogo Configurações estruturais para ajustar como o Revit executa determinadas tarefas no modelo analítico. Todas as configurações nesta caixa de diálogo são específicas do projeto e armazenadas nele.
As configurações são as seguintes:
Verificações automáticas
Quando ativada, a verificação automática do modelo analítico emite um aviso quando o modelo analítico do seu projeto pode não estar correto.
Utilize estas configurações quando a maior parte da estrutura for modelada e quando for necessário monitorar, se as alterações feitas ao modelo tornarem os elementos sem suporte ou os modelos analíticos se tornarem inconsistentes.
Não é recomendado habilitar estas configurações nas primeiras fases de um projeto. O número de elementos não suportados durante a criação do modelo é significativo. Para obter mais informações, consulte Verificações automáticas.
- Suportes do membro. Fornece um aviso quando um membro não é suportado durante a criação ou modificação do modelo. As referências circulares são especificadas na seção de Verificação dos suportes do membro desta caixa de diálogo. Consulte Verificação do modelo analítico.
- Consistência do modelo analítico/físico.Fornece avisos durante a criação de elementos ou modificação para:
- Todos os elementos estruturais não suportados
- Todas as inconsistências encontradas no modelo analítico
- todas as inconsistências entre os modelos analítico e físico
- todos os elementos analíticos sem um recurso de material físico atribuído.
As opções para esta verificação estão especificadas nas seções Verificação de consistência do modelo analítico/físico desta caixa de diálogo.
Para obter mais informações, consulte Modificando tolerâncias e critérios de verificação eletiva.
Tolerâncias
As opções de tolerâncias definem tolerâncias para a Verificação de consistência do modelo analítico/físico e para a Detecção automática do modelo analítico.
- Distância do suporte.Especifica a distância máxima permitida entre o modelo físico de um elemento e o modelo físico do elemento de suporte. Se exceder esta tolerância, um aviso é emitido durante uma verificação de consistência.
- Distância do modelo analítico para físico.Especifica a distância máxima permitida entre o modelo analítico e físico. Se exceder esta tolerância, um aviso é emitido durante uma verificação de coerência.
- Distância de ajuste analítico.Especifica a distância máxima permitida do modelo analítico da localização padrão. Se exceder esta tolerância, um aviso é emitido durante uma verificação de coerência.
- Detecção automática horizontal.Especifica a distância horizontal máxima entre o modelo analítico e físico. Ajuste automático do modelo analítico.
- Detecção automática vertical.Especifica a distância vertical máxima entre o modelo analítico e físico. Consulte Ajuste automático do modelo analítico.
Para obter mais informações, consulte Modificação de tolerâncias e critérios de verificação eletiva.
Verificação dos suportes do membro
A opção Verificações dos suportes do membro é utilizada durante as verificações do membro de suporte automáticas ou iniciadas pelo usuário.
- Referências circulares. Permite as verificações para cadeias de suporte circulares.
Verificação de consistência do modelo analítico/físico
Essas opções são utilizadas durante as Verificações de consistência do modelo analítico/físico automáticas ou iniciadas pelo usuário.
Para obter mais informações, consulte Modificação de tolerâncias e critérios de verificação eletiva.
