É possível colocar identificadores de duas formas a partir da Barra de opções ao colocar sistemas de vigas em um vão de eixo existente. Consulte Criando um sistema de vigas com um clique.
Depois de clicar em Sistemas de vigas para inserir uma nova instância do sistema de vigas, faça o seguinte.
- Clique em Modificar | guia Colocar sistema de vigas estruturais
painel IdentificadorIdentificador na colocação. - Na Barra de opções, selecione Sistema ou Estrutura como o Estilo de identificador.

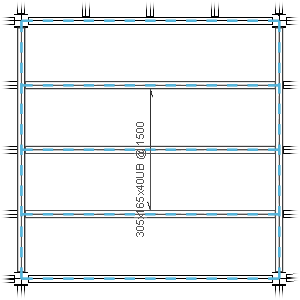

Os identificadores do sistema exibem o identificador do vão do sistema de vigas perpendicular às vigas do sistema quando colocadas.

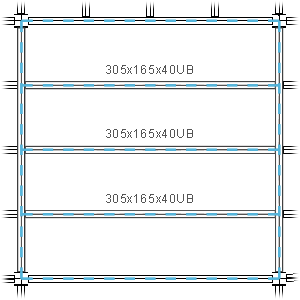

Os identificadores de estrutura exibem os identificadores de esqueleto estrutural paralelos às vigas individuais do sistema quando colocadas.
Consulte Identificar sistemas de vigas para obter mais informações sobre o sistema e identificadores de estrutura para sistemas de vigas.
- Coloque o sistema de vigas.
