É possível criar rapidamente um sistema de vigas, com um clique do mouse, desde que as seguintes condições são atendidas:
- O sistema de vigas com um clique somente pode ser adicionado em uma vista de planta ou de forro com um plano de croqui horizontal. Se a vista ou o plano de croqui padrão não for um nível e você clica em Sistema de vigas, será redirecionado para a guia Criar limite do sistema de vigas.
- É precisa haver um ciclo fechado de elementos de suporte (paredes ou vigas) já desenhado ou o programa irá redirecioná-lo automaticamente para a guia Criar limite do sistema de vigas. Para obter mais informações, consulte Regras de padrões de layout do sistema de vigas .
PERIGO: Paredes e vigas curvadas também podem ser usadas para criar um contorno, mas não podem ser a direção que define membros no Sistema de Vigas.
Para criar um sistema de vigas utilizando um clique
- Clique na guia Estrutura
painel EstruturaSistema de vigas. - Clique em Modificar | guia Criar limite de sistema de vigaspainel Sistema de vigasSistema de vigas automático. Nota: Se você deseja desenhar o sistema de vigas a mão, clique em Modificar | guia Criar limite do sistema de vigaspainel Sistema de vigasSistema de croqui de viga para abrir o painel Desenhar.
- Na Paleta de propriedades:
- Por Padrão, selecione um tipo de viga.
- Por padrão, para Regra de layout, defina os requisitos de espaçamento do sistema de vigas.
- Se o sistema de vigas será inclinado ou não a par ao nível, selecione a opção 3D.
Nota: Se desejar que as paredes da estrutura do projeto definam a inclinação do sistema de vigas 3D a partir da Barra de opções, selecione Definição da inclinação de parede. - (Opcional) Definir os identificadores do sistema de vigas para o sistema. Consulte Identificando os sistemas de viga na colocação.

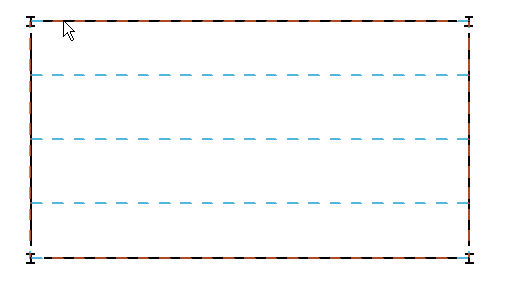

- Mova o cursor para os membros estruturais onde deseja adicionar o sistema de vigas e clique para adicioná-lo.
Nota: O sistema de vigas estruturais irá alinhar sua direção em paralelo ao membro estrutural mais próximo selecionado.
- adicionar um sistema de vigas que se expanda por múltiplos quadrantes. As vigas que efetuam a intersecção não iriam cortar o sistema de vigas, portanto, quaisquer intersecções entre vigas mestre e caibros em tal sistema de vigas não seriam exibidas.
- Copie e cole o sistema de vigas do quadrante para quadrante se sua área, forma e número de suportes diferem significativamente.
No exemplo acima mostrado, você não deveria
Para obter informações sobre as propriedades do sistema de vigas, consulte Propriedades de tipo de sistema de vigas.
