Assim como outros elementos básicos em um modelo de construção do Revit, as paredes são instâncias de tipos de família do sistema predefinidos, que representam variações padrão de função, composição e espessura de parede. É possível personalizar estas características ao modificar as propriedades de tipo de uma parede para adicionar ou remover camadas, dividi-las em regiões, e alterar sua espessura e material atribuído.
Para adicionar paredes a um modelo de construção, clique na ferramenta Parede, selecione o tipo de parede desejado e insira instâncias do tipo selecionado em uma vista de planta ou uma vista 3D.
Para colocar uma instância, selecione uma das ferramentas de desenho na faixa de opções, efetue o croqui das extensões lineares da parede na área de desenho, ou as defina ao selecionar uma linha, aresta ou face existente. A posição da parede em relação ao caminho que você desenhou ou o elemento existente que selecionou é determinada pelo valor de uma das propriedades de instância da parede: Linha de localização.
Após ter colocado uma parede em um desenho, é possível adicionar varreduras e frisos, editar o perfil da parede, e inserir componentes hospedados como portas e janelas.

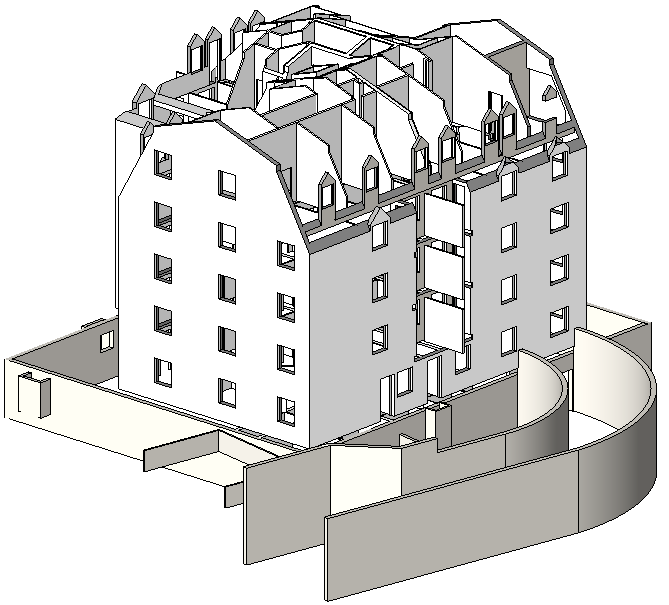

Vista 3D de paredes
