Escada por Croqui

Você cria escadas em uma vista de planta ao definir os lances da escada ou ao efetuar o croqui de linhas do espelho e linhas limite.

Ao criar novas escadas, você também pode especificar o tipo de corrimão a ser usado. Consulte Especificando o tipo de corrimão para novas escadas.

Nota: Para uma alternativa de método de desenho de escada, consulte Escada por componente.

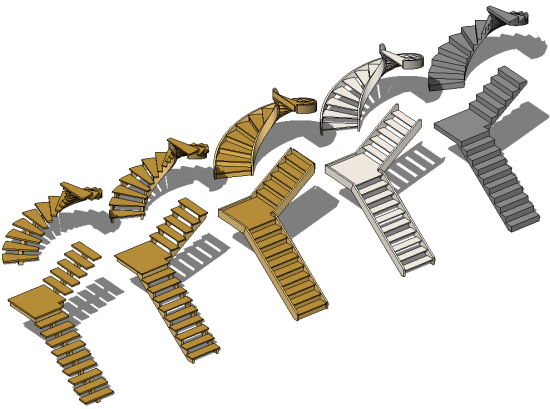

Usando a ferramenta Escada por croqui, é possível definir lances de escada retos, lances em forma de L com uma plataforma, escadas em forma de U e escadas espirais. Você pode modificar o limite externo da escada ao modificar o croqui. Os espelhos e lances são atualizados de acordo. O Revit gera automaticamente os corrimãos para a escada. Em edifícios com diversos andares, pode-se desenhar um conjunto de escadas e estender conjuntos idênticos até o nível mais alto definido nas propriedades da escada.

O número de espelhos do degrau para uma escada tem base na distância entre os pisos e a altura máxima do lance da escada, definido nas propriedades da escada. Um retângulo é exibido na área de desenho, representando o perímetro dos degraus da escada.

Você pode planejar escadas com parâmetros que incluem Espelho real (espelhos), Número real de espelhos, lances e largura. Consulte Criando uma tabela ou quantidade. Você pode identificar as escadas com sua família de identificadores de escada. O identificador da escada está disponível na pasta Anotações da biblioteca de famílias do Revit. Para obter mais informações, consulte Identificadores.
