Colocando um pilar estrutural vertical

Para rotacionar a coluna durante a colocação

É possível adicionar colunas em vistas de planta e vistas 3D. A altura da coluna é definida pelo nível base e nível superior, bem como os deslocamentos.

1. Na faixa de opções, clique em Pilar estrutural.

   Onde está?

   • Guia Estruturapainel Estrutura Coluna
   • Guia Arquiteturapainel Construirmenu suspenso Coluna Pilar estrutural
2. Na Paleta de propriedades, selecione um tipo de coluna no menu suspenso Seletor de tipo.
3. Na Barra de Opções, especifique o seguinte:
   • Rotacionar após a colocação . Selecione esta opção para rotacionar a coluna imediatamente após inseri-la.
   • Nível. (somente vistas 3D) Selecione um nível para a base da coluna. Para vistas de planta, o nível da vista é o nível base para a coluna.
   • Profundidade. Esta configuração desenha a coluna para baixo de sua base. Para desenhar a coluna acima de sua base, selecione Altura.
   • Nível/Não conectado. Selecione um nível para a parte superior da coluna, ou selecione Não conectada e especifique a altura da coluna.
4. Clique para colocar a coluna.

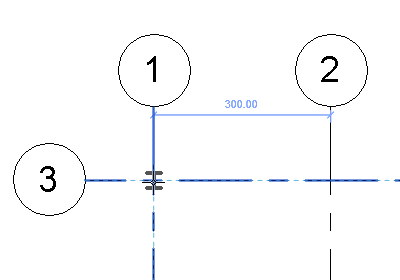

   Colunas efetuam o snap para a geometria existente. Quando você coloca colunas em intersecções de eixo, ambos os conjuntos de linhas de eixo são realçados.



Ao colocar colunas, use a barra de espaço para alterar a orientação de coluna. Cada vez que a barra de espaço for pressionada, a coluna rotaciona para alinhar com os eixos de intersecção na localização selecionada. Na ausência de eixos, pressione a barra de espaço para rotacionar a coluna 90º graus.
