Usando a opção Eixo, você pode selecionar linhas de eixo para colocar vigas automaticamente entre outros elementos estruturais (pilares, paredes estruturais e outras vigas). Por exemplo, você pode ter dois pilares estruturais localizados em uma linha de eixo. Vigas são também adicionadas entre pilares e paredes estruturais.
Para colocar vigas usando a ferramenta Eixo
- Clique na guia Estrutura
painel Estrutura
Viga. - Clique em Modificar | guia Colocar vigapainel MúltiplosNos eixos.
- Selecione o eixo para colocar vigas.

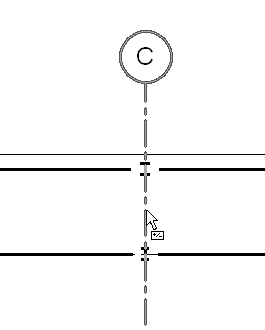

Selecionando o eixo

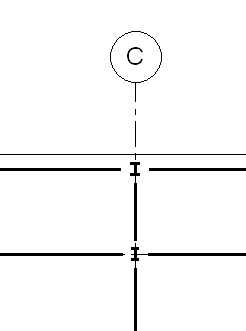

As vigas são colocadas entre os pilares como mostrado.
Colocando vigas entre pilares
Os eixos em um projeto são uma ferramenta valiosa para configurar vigas, assim como pilares. Uma extensão de linhas de eixo selecionada pode colocar automaticamente as vigas.
Para desenhar automaticamente as vigas usando a ferramenta Eixo
- Clique na guia Estruturapainel Estrutura Viga.
- Na Paleta de propriedades:
- Selecione um tipo de viga no menu suspenso Seletor de tipo.
- Modifique os parâmetros da viga.
- Na Barra de opções, selecione um valor na lista suspensa Uso estrutural.
- Clique em Modificar | guia Colocar vigapainel MúltiplosNos eixos.

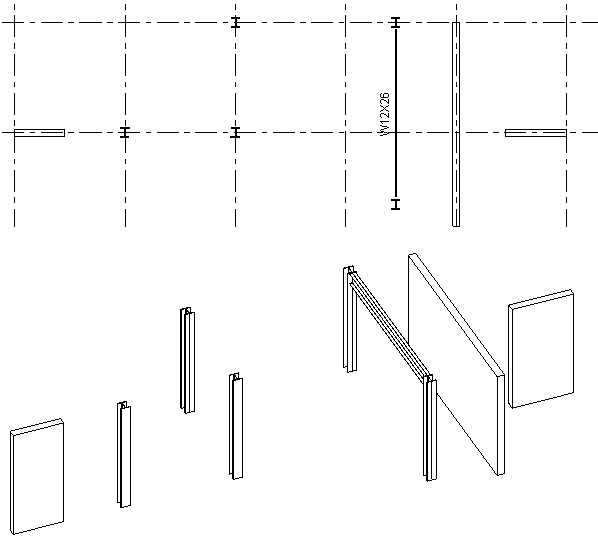

Na imagem abaixo, você vê pilares variados, uma viga e paredes estruturais em uma vista de planta 3D. Neste caso, você pode usar a ferramenta Eixo para adicionar a maioria das vigas automaticamente.
- Selecione uma linha de eixo ao longo da qual você deseja colocar uma viga.
Mantenha pressionado Ctrl para selecionar múltiplos eixos.

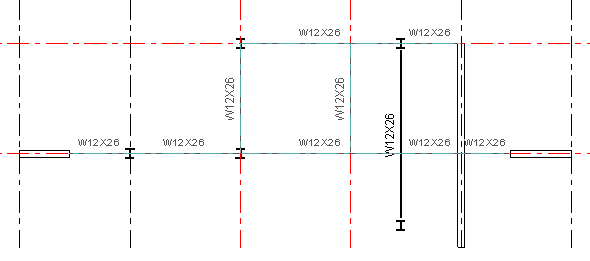

Na imagem mostrada abaixo, os eixos foram selecionados e as vigas foram adicionadas automaticamente entre todas os pilares, paredes e vigas.
- Clique em Modificar | Colocar viga > Nas linhas de eixopainel MúltiplosConcluir. Dica: Você também pode desenhar uma caixa de seleção para selecionar múltiplas linhas de eixo.

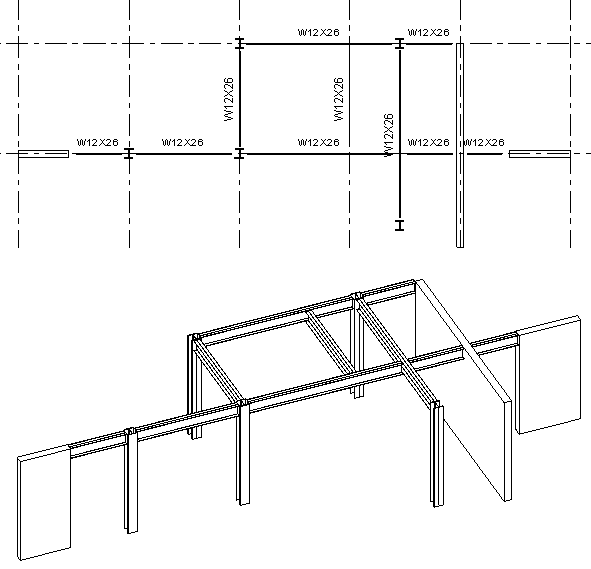

Na imagem abaixo, observe como as vigas foram adicionadas entre todas os pilares, paredes e outras vigas de suporte. A viga pré-existente não foi cortada pela viga perpendicular a ela.
- Todos os suportes possíveis que efetuam a interseção na linha de eixo, como pilares, paredes ou vigas, são varridos.
- Se uma parede esta na linha de eixo, uma viga não é colocada na parede. As extremidades da parede são usadas como suporte.
- Se uma viga efetuar a interseção e cruza a linha de eixo, essa viga será considerada como um suporte intermediário, já que essa viga suporta novas vigas criadas na linha de eixo.
- Se uma viga efetuar a interseção, mas não cruza a linha de eixo, essa viga é suportada por uma nova viga criada na linha de eixo.
Quando o Revit coloca eixos ao longo de uma linha de eixo, ele usa as seguintes condições:
Para obter mais informações sobre o uso estrutural de vigas, com base em quais elementos estão sendo criados, consulte Uso estrutural de vigas.
