Criando uma água-furtada usando setas de inclinação.

1. Desenhe um perímetro de telhado incluindo as linhas que definem a inclinação.
2. Enquanto estiver no modo de croqui, clique em Modificar | guia Criar perímetro de telhadopainel Modificar (Dividir elemento).

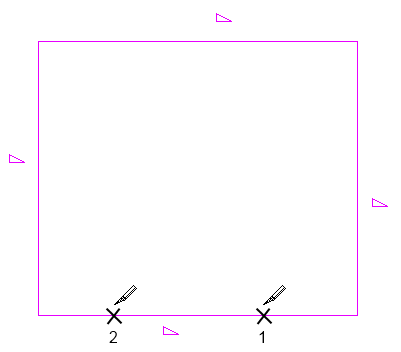

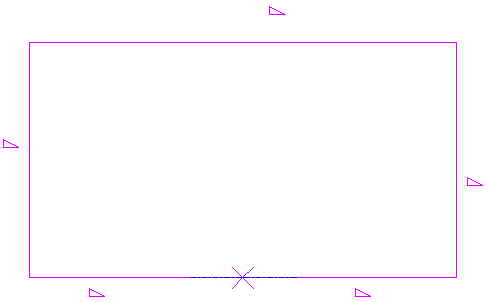

3. Divida uma das linhas do perímetro em dois pontos, criando um segmento de linha média (o segmento da mansarda) e, a seguir, clique em Modificar.

4. Se o segmento da mansarda definir a inclinação (), selecione a linha e, na paleta Propriedades, desmarque Define inclinação do telhado.
5. Clique em Modificar | guia Criar perímetro do telhadopainel Modificar (Seta de inclinação), então desenhe uma seta de inclinação de uma das extremidades do segmento da mansarda até seu ponto médio.

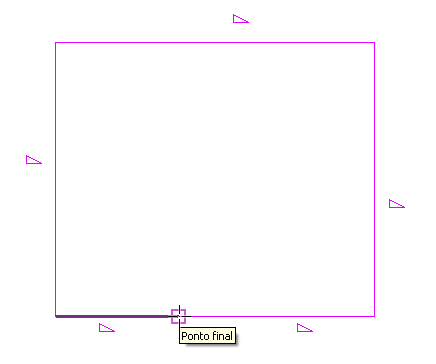

   Colocação correta do cursor para a seta de inclinação

6. Clique na Seta de inclinação novamente, e faça o croqui de uma segunda seta de inclinação da outra extremidade do segmento da mansarda até o seu ponto médio.


   Setas de inclinação com croqui apropriado

7. Clique em (Modo Concluir croqui) e abra uma vista 3D para visualizar os resultados.

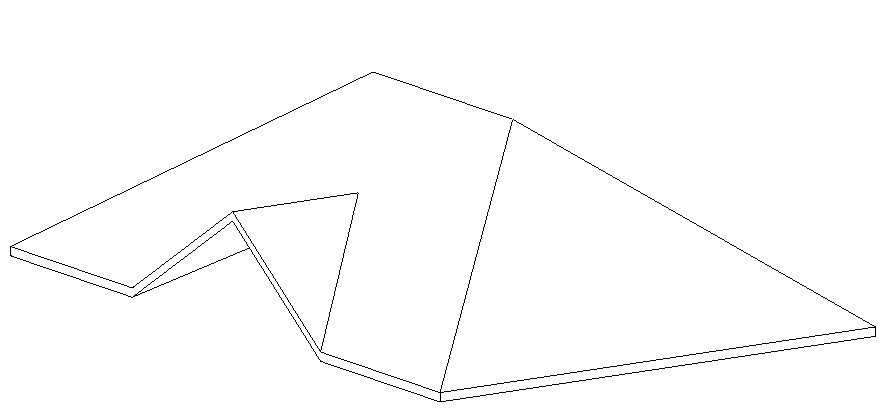

   Telhado com arestas com água furtada.
