Tabelas de colunas gráficas

Os pilares estruturais são identificados em uma tabela de coluna ao efetuar a intersecção de linhas de eixo e por suas restrições superiores e inferiores e os deslocamentos. Elas são colocadas em tabelas de colunas de acordo com estas identificações.

Para visualizar a Tabela de pilar estrutural de um projeto, clique na guia Vista painel Criarmenu suspenso Tabelas Tabela de coluna gráfica. Um nova vista é criada, e esta vista irá aparecer no Navegador de projeto.

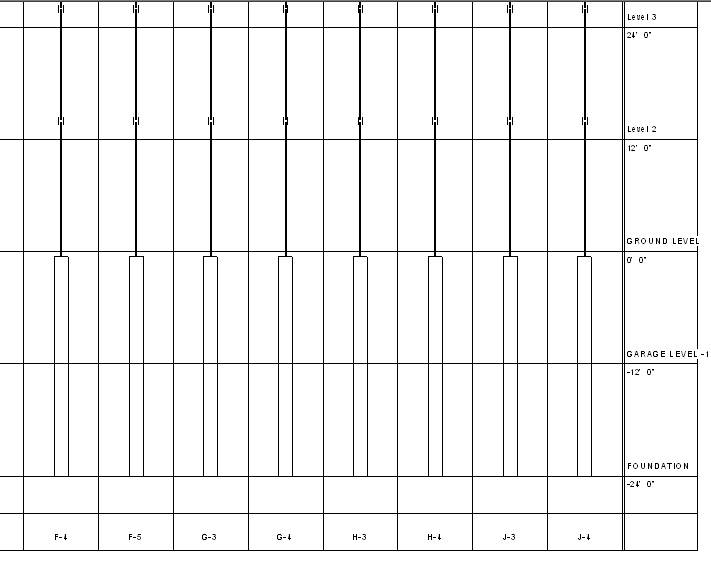

Colunas identificadas por suas intersecções com divisão e placas base visíveis

Você pode executar as seguintes tarefas com a tabela de coluna gráfica:
