Adicionando pilares estruturais dentro de colunas de arquitetura

1. Na faixa de opções, clique em Pilar estrutural.

   Onde está?

   • Guia Arquiteturapainel Construirmenu suspenso Coluna Pilar estrutural
   • Guia Estruturapainel Estrutura Coluna
2. Na Paleta de propriedades, selecione um tipo de coluna no menu suspenso Seletor de tipo.
3. Clique em Modificar | guia Colocar pilar estruturalpainel MúltiplosNas colunas.
4. Selecione colunas de arquitetura individuais ou arraste a caixa de seleção sobre as colunas de arquitetura na vista para selecionar múltiplas colunas.

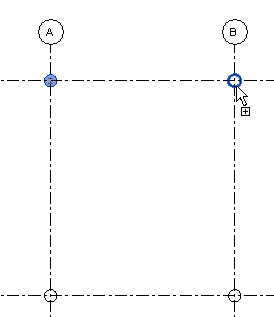

   Selecionando uma única coluna de arquitetura

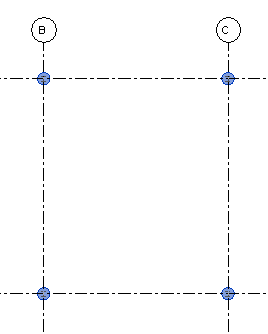

   Selecionando múltiplas colunas de arquitetura

   Os pilares estruturais efetuam o snap nos centros das colunas de arquitetura. Para obter mais informações sobre como criar uma caixa de seleção, consulte Selecionar elementos.

5. Clique em Modificar | guia Colocar pilar estrutural > Nas colunas de arquiteturapainel MúltiplosConcluir quando completo.
   Nota: Você pode controlar como uma família de colunas é exibida em uma vista de planta de projeto. No Editor de família, selecione Exibir a família pré-cortada na vista da planta, se você deseja que a exibição da coluna permaneça consistente a despeito do plano de corte da vista da planta do projeto. Para obter mais informações, consulte Especificar como um pilar estrutural é exibido na vista da planta.
