Adicionando sofitos de telhado

A intenção de desenho para criar sofitos de telhado pode ter grande variação. Este procedimento cria o sofito a partir de um croqui de dois ciclos entre uma parede e um telhado. O sofito é associado com as paredes e o telhado. Para criar sofitos não associativos, utilize a ferramenta Linhas enquanto estiver no modo de croqui.

  1. Clique na guia Arquiteturapainel Construçãomenu suspenso Telhado (Telhado: Sofito).
  2. Clique em Modificar | guia Criar limite de sofito de telhadopainel Desenhar (Selecionar arestas de telhado).

    Esta ferramenta cria uma linha de croqui bloqueada.

  3. Realce o telhado e clique para selecioná-lo.

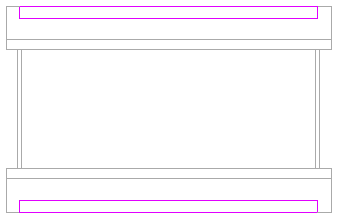

    Telhado selecionado com a ferramenta Selecionar arestas do telhado

  4. Clique em Modificar | guia Criar limite do sofito de telhadopainel Desenhar (Selecionar paredes), realce as faces externas da parede abaixo do telhado e clique para selecionar.

    Parede realçada para a linha de sofito

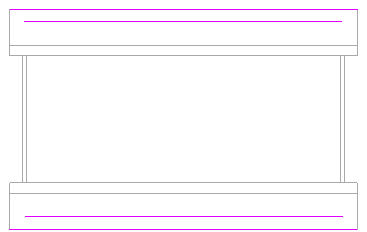

    Linhas croqui para o sofito após selecionar paredes

  5. Recortar as linhas de excesso do croqui e fechar o ciclo do croqui.

  6. Clique em (Concluir modo de edição).

    Para melhor visualizar o sofito, crie uma vista de corte na vista da planta, que exibe a parede encontrando o telhado.

    Telhado, sofito e parede em uma vista de corte

    Nota: A ferramenta Unir geometria foi usada para unir o sofito e o telhado da ilustração anterior. Para completar a imagem, una o sofito à parede, e a parede ao telhado.

    É possível criar um sofito inclinado desenhando uma seta de inclinação ou modificando as propriedades da linha de limite. Consulte Superfícies inclinadas.
