Exportando paredes, pisos estruturais, pisos e elementos não-estruturais

As paredes, pisos estruturais, pisos e elementos não-estruturais são exportados para o AutoCAD Architecture como elementos de massa de forma livre. Os elementos de massa podem ser convertidos para os seguintes objetos no AutoCAD Architecture:

• Paredes
• Sólidos 3D do AutoCAD
• Pisos estruturais
• Telhados
• Espaços

Paredes, Portas e Janelas

É possível exportar paredes estruturais e paredes de arquitetura para o AutoCAD Architecture. As paredes são convertidas para elementos de massa de forma livre, que podem ser convertidos em paredes do AutoCAD Architecture. As janelas e portas em uma parede são exportadas como aberturas simples, nas quais as janelas e portas do AutoCAD Architecture podem ser inseridas. Uma representação física da janela ou porta também é exportada como uma referência de bloco o AutoCAD.

Exemplo

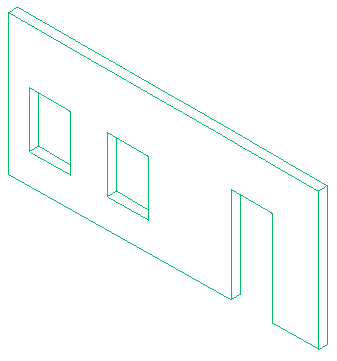

Parede com aberturas no Revit

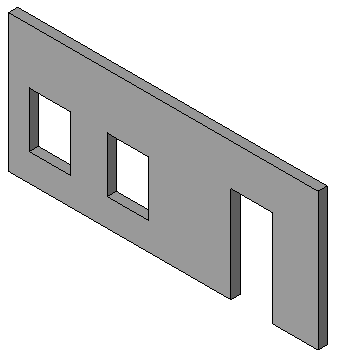

Elemento de massa do AutoCAD Architectureconvertido para parede com aberturas.

Pisos estruturais, pisos e fundações

Os pisos estruturais, pisos e fundações no Revit são exportados para o AutoCAD Architecture como elementos de massa de forma livre.

Importante: Se esta é a primeira vez que você está tentando exportar para o AutoCAD Architecture, será preciso fazer o seguinte:

Na seção de exportação do arquivo Revit.ini adicione a chave ExportACAObjects e defina seu valor como 1.

Para exportar os elementos para o AutoCAD Architecture

Abra o desenho exportado no AutoCAD Architecture

1. Crie paredes, pisos estruturais, pisos e outros elementos não-estruturais no Revit.
2. Clique em ExportarFormatos CAD (Arquivos DWG).
3. Na caixa de diálogo Exportar DWG, em Selecionar exportar configuração, clique em (Modificar configuração de exportação).
4. Especifique as opções de exportação nas outras guias conforme necessário e, a seguir, clique em OK.
5. Na caixa de diálogo Exportar DWG, para Exportar, selecione <Conjunto de vistas/folhas na sessão>.
6. Selecione a vista 3D a ser exportada. Consulte Criar conjuntos de vistas e folhas e Selecionar as vistas a serem impressas.
7. Clique em Avançar.
8. Na caixa de diálogo Exportar formatos de CAD, para Arquivos do tipo, verifique se Arquivos DWG do AutoCAD (*.dwg) está selecionado.
9. Clique em OK.

   A vista selecionada é exportada como um arquivo DWG.

10. Abra o AutoCAD Architecture.
11. Clique em AbrirDesenho e abra o arquivo DWG exportado.

    Se necessário, é possível modificar os elementos de massa de forma livre no AutoCAD Architecture, ou convertê-los em paredes, pisos estruturais, laje de telhado, espaços ou sólidos 3D do AutoCAD 3D. Para obter mais informações, consulte a ajuda do AutoCAD Architecture.
