Você pode precisar ajustar o elemento da parede analítico em relação a outros elementos analíticos antes de exportar para o software de análise e projeto. Use a ferramenta Ajustar parede para ajustar a parede analítica para:
- Outra parede analítica
- Coluna analítica
- Viga analítica
- Nó analítico de um piso analítico ou de uma laje de fundação analítica.
Ajustando paredes analíticas para outros elementos
- Clique na guia Analisar
painel Ferramentas do modelo analítico
Ajuste analítico. - Clique no painel Editar modelo analítico
Ajuste de parede. - Selecione uma aresta da extremidade da parede analítica para ajustar como o elemento analítico de origem. Somente é possível selecionar arestas de extremidade da parede na vertical como o elemento analítico de origem.
- Selecione o elemento analítico de destino. Os elementos que podem ser selecionados como elementos analíticos alvo, são realçados quando você coloca o cursor sobre os mesmos.
- Clique em Selecionar painel Modificar para aceitar as alterações e finalizar a ferramenta de Ajuste de parede. Você ainda está no modo de Editar analítico. É possível continuar ajustando elementos analíticos.
- Clique em
(Concluir modo de edição) para salvar as alterações e sair do modo de edição analítica. Para sair do modo de Editar analítico sem salvar as alterações, clique em
Cancelar.
Ajustando a parede analítica para outra parede

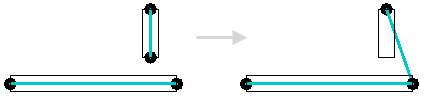

- Para ajustar a parede analítica para que sua aresta da extremidade corresponda com outra parede analítica, selecione uma aresta da extremidade vertical de outra parede como o elemento de destino.

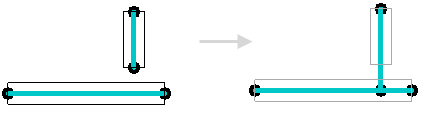

- Para ajustar a parede analítica para que sua aresta da extremidade se estenda para a superfície de outra parede analítica, selecione uma aresta superior de outra parede como o elemento de destino.

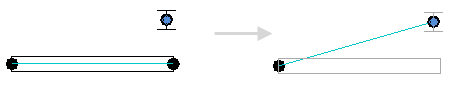

Ajustando a parede analítica para uma coluna
Ajustando a parede analítica para uma viga

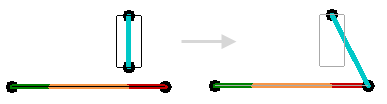

- Para ajustar a parede analítica para que sua aresta da extremidade corresponda com o nó da extremidade da viga, selecione o nó da extremidade da viga como o elemento de destino.

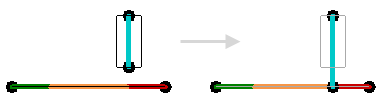

- Para ajustar a parede analítica para que sua aresta da extremidade se estenda para a viga, selecione a viga analítica como o elemento de destino.

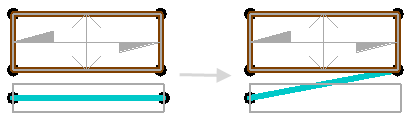

Ajustando a parede analítica para o nó de um piso estrutural ou laje de fundação
