Dividindo uma superfície por interseção

Também é possível dividir uma superfície usando níveis de interseção 3D, planos de referência e curvas desenhadas nos planos de referência.

  1. Adicione os Níveis 3D e Planos de referência 3D necessários. Se necessário, desenhe curvas nos planos de trabalho paralelos à forma.
  2. Selecione a superfície a ser interceptada.
    Nota: Se você não for capaz de selecionar uma superfície, ative a opção Selecionar elementos por face. Consulte Controlando a seleção de elementos
  3. Clique em Modificar | Formapainel Dividir Dividir superfície.
  4. Desative as Eixos UV.
  5. Clique em Modificar | Formapainel Eixos e Interseções UV Interseção.

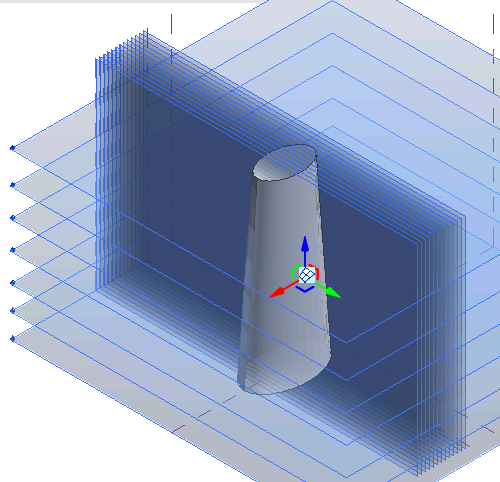

  6. Selecione todos os níveis, planos de referência e curvas de croqui nos planos de referência que irão dividir a superfície.

    (Opcional) Em vez de selecionar manualmente os níveis e planos, você pode selecioná-los a partir de uma lista de referências nomeadas.

  7. Clique em Modificar | Formapainel Eixos e Interseções UV Concluir. Caso contrário, clique em Cancelar para ignorar as referências selecionadas e sair da ferramenta Intersecção.

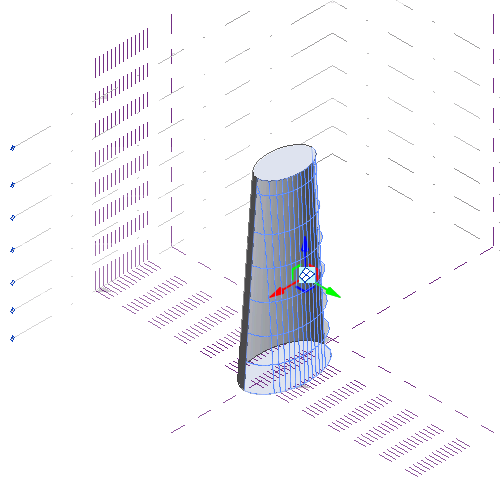

Ao remover níveis ou planos removerá as divisões correspondentes na superfície.

Você pode então padronizar e aplicar componentes padronizados à divisão de superfície resultante.
