É possível criar sistemas de parede cortina em superfícies NURB (B-spline racional não uniforme) em modelos genéricos ou famílias de massa. Quando estiver criando um modelo genérico ou família de massa, poderá importar um arquivo DWG ou SAT contendo superfícies NURB. (Consulte Importando estudos de massa de outros aplicativos). Após salvar a família, utilize a ferramenta Sistema cortina por face para colocar um sistema cortina nas superfícies NURB. Consulte Criando paredes a partir de faces de massa.

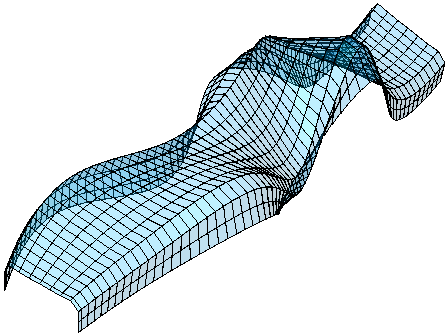

Sistema de parede cortina criado na superfície NURB
Nota: Use a geometria aberta em famílias de modelos genéricos em vez de famílias de massa. Isso se aplica às superfícies NURB isoladas, como mostrado no exemplo, assim como em outras geometrias abertas. Para o desempenho otimizado em uma instância de massa, use somente uma geometria que possa ser reconhecida pelo Revit como uma geometria 3D orientada. A geometria aberta em uma instância de massa pode tornar lento o processamento e gerar avisos, mas não irá fornecer capacidades adicionais além das disponíveis na família de modelo genérico.
