Можно импортировать коридоры (дороги), трубы (колодцы) и поверхности AutoCAD Civil 3D, которые были экспортированы в IMX. Сначала следует экспортировать данные Civil 3D в файл IMX, после чего импортировать их в модель InfraWorks 360.
Можно экспортировать трубопроводы, поверхности, покрытия, водные пространства, дороги и пометки обратно в Civil 3D в формате IMX.
Импорт коридоров AutoCAD Civil 3D
При импорте дорог из AutoCAD Civil 3D щелкните вкладку IMX.
В полях Параметры дороги можно указать, как импортированная дорога представлена в модели.

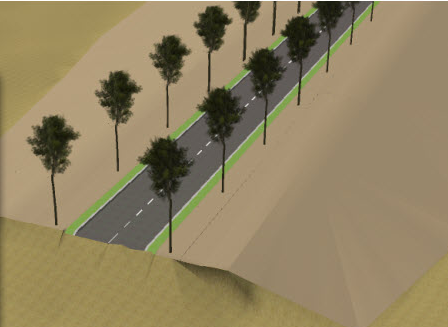

Для использования стиля дороги InfraWorks 360 вместе с выравниванием осевой линии коридора Civil 3D оставьте оба Параметра дороги не выбранными. Можно использовать стили правил или Палитру стилей для применения стилей дорог InfraWorks 360 к импортированным дорогам. Если ни один из Параметров дорогине установлен, импортированные дороги будут выглядеть так:
-
Использовать области коридоров Civil 3D (вместо собственных стилей дорог)
При импорте файла коридора AutoCAD Civil 3D фигуры коридора становятся областями покрытия. Материалы AutoCAD, примененные к фигурам коридора в Civil 3D, становятся материалами InfraWorks 360.

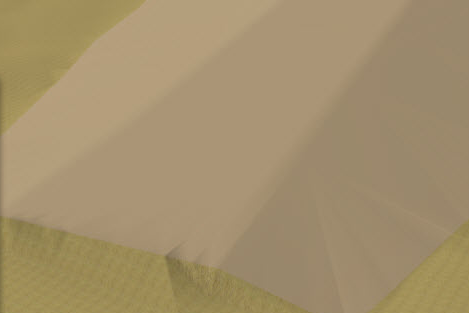

Выберите этот параметр для игнорирования стилей дорог InfraWorks 360 и отображения дорожного полотна в виде области покрытия. При выбранном параметре дорожное полотно будет выглядеть как на рисунке.
-
Использовать области коридора вместо верхней поверхности
Этот параметр становится доступным при выборе первого параметра. При его выборе дороги будут отображать верхнее покрытие коридора Civil 3D в рельефе. Например, дороги будут включать приподнятые и опущенные области, представляющие бордюры и так далее, однако не будут использовать нижнюю поверхность коридора. Это состояние можно использовать, чтобы обойти визуальные дефекты, которые могут быть вызваны тем, что поверхность коридора покрывает большую площадь, чем необходимо, и имеет большие плоские треугольники на границах.

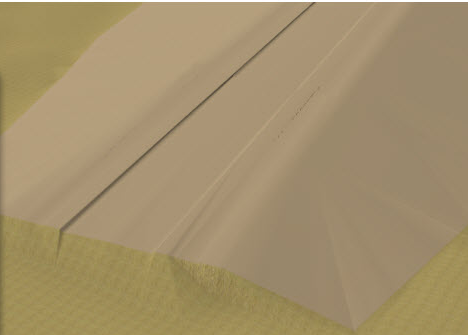

При выборе обоих параметров дорожное полотно будет выглядеть подобно следующей иллюстрации.
Импорт поверхностей AutoCAD Civil 3D
При импорте дороги из Civil 3D, выберите вкладку IMX и укажите поверхности для импорта.
При импорте поверхности она размещается в модели в зависимости от позиции в чертеже Civil 3D и информации о системе координат. В InfraWorks 360 к поверхностям Civil материалы применяются в зависимости от наложения группы материалов и классификации, привязанной к поверхностям Civil. Если к поверхности применены участки рельефа, они импортируются, как и все пометки. При этом поверхности будут объединены в одну в целях отображения.
Все поверхности TIN хранятся в исходном формате. Поверхности GridSurface преобразуются в поверхности TIN.
