Исправить ошибки

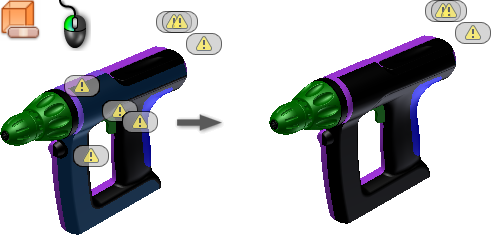

Исправление преобразованных данных с использованием допуска "Допустимое изменение". Вывод отчета об обнаруженных ошибках и группировка ошибок по типу в обозревателе. Чтобы показать глиф ошибки во всех местах, щелкните папку типа ошибки. Чтобы показать один глиф ошибки, разверните папку ошибок и нажмите отдельную запись ошибки.

Совет: Чтобы выбрать несколько ошибок, используйте клавиши Shift или Ctrl.

Щелкните глиф, чтобы выполнить зумирование до ошибки и активировать мини-панель инструментов исправления.

Вызов:

В обозревателе деталей дважды щелкните узел исправления, чтобы перейти в среду исправления. Чтобы начать процедуру, выберите команду "Найти ошибки", а затем выполните одно из перечисленных ниже действий. Выберите на ленте вкладку "Исправление" панель "Исправление" "Исправить ошибки" . Выбрать все проверки для всех тел. Данные также можно выбрать в графическом окне или в обозревателе. В обозревателе щелкните узел исправления правой кнопкой мыши и выберите команду "Исправить ошибки". Прим.: под словом "данные" понимаются тела и поверхности. Команда "Исправить ошибки" недоступна, пока выполняется команда "Найти ошибки". Если тело не содержит ошибок, команда "Исправить ошибки" недоступна.

	Тела: выбор твердых тел в графическом окне или обозревателе.
	Выбрать все: выбор всех тел в среде исправления в обозревателе.
	Допустимое изменение: выбор или ввод значения для максимального допуска между свободными кромками.
	Анализ выбранных тел: текстовый и графический отчет о том, в какой мере допуск "Допустимое изменение" позволяет исправить модель.
