Создание перекрытий по формообразующим элементам-перекрытиям

Для создания перекрытий по формообразующим элементам используются инструменты "Перекрытие по граням" и "Перекрытие". Для использования инструмента "Перекрытие по граням" необходимо предварительно создать формообразующие элементы-перекрытия. Формообразующие элементы-перекрытия участвуют в расчете площадей этажей в экземпляре формообразующего элемента.

Создание перекрытия на основе формообразующего элемента-перекрытия

Откройте вид, в котором отображается формообразующий элемент.
Выберите вкладку "Формообразующие и генплан"панель "Модель по граням" ("Перекрытие по граням").
В списке типов выберите перекрытие.
Также для создания перекрытия по одной грани формообразующего элемента можно выбрать вкладку "Редактирование | Разместить перекрытие по граням"панель "Выбрать несколько" ("Выбрать несколько") и отключить этот параметр. (По умолчанию он включен).
Наведите курсор на формообразующий элемент-перекрытие для его выделения.
Щелкните, чтобы выбрать формообразующий элемент - перекрытие.
При снятии флажка "Выбрать несколько" перекрытие немедленно размещается на грани.
Если флажок "Выбрать несколько" установлен, выберите несколько формообразующих элементов-перекрытий.
Выполните следующие действия.
1. При щелчке невыбранного формообразующего элемента-перекрытия он добавляется в набор выбранных элементов. При щелчке выбранного элемента его выбор отменяется.
  При добавлении формообразующего элемента рядом с курсором отображается знак "+", а при удалении — знак "-".
2. Для отмены выбора всех элементов и выполнения процедуры выбора заново щелкните вкладку "Редактирование | Разместить перекрытие по граням" панель "Выбрать несколько" ("Очистить выбор").
3. После выбора требуемых формообразующих элементов-перекрытий щелкните вкладку "Редактирование | Разместить перекрытие по граням" панель "Выбрать несколько" "Создать перекрытие".

Примеры

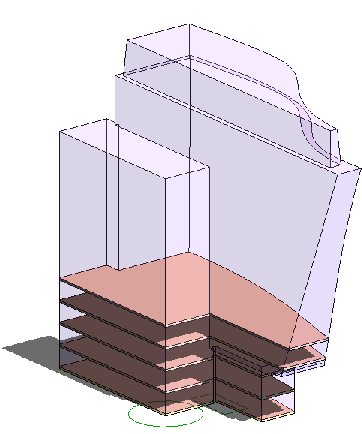

Выделение формообразующего элемента - перекрытия с помощью курсора

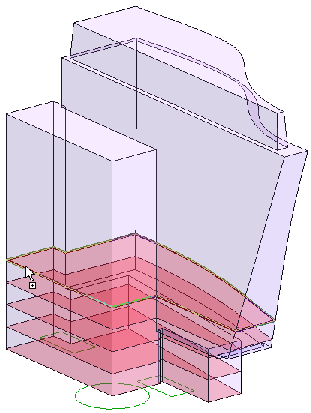

Созданные перекрытия
